工程概況　

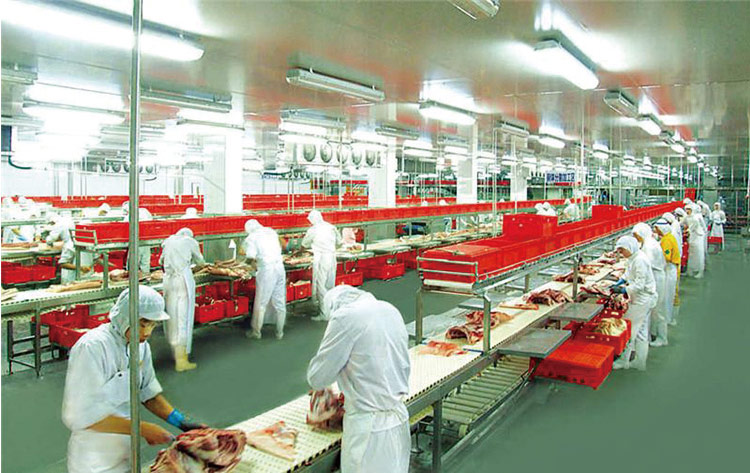

本工程建設地點位于天津市東麗經濟開發區。 綜合生產車間結構形式為鋼筋混凝土框架結構，建筑耐火等級為二級。生產火災危險性類別為丙類。該車間占地面積約為7478平方米，建筑面積約2294140000平方米，其中地上部分為三層和局部四層，其建筑面積約為22828平方米，地下部分為一層，其建筑面積約為112平方米。該車間主要進行肉制品的生產加工，生產區域劃分為生區和熟區。首層和三層作為生產區局部辦公區；二層為生活區；局部四層為生產區。

設計依據及設計參數

1設計依據

業主提供的技術條件及要求。

《采暖通風與空氣調節設計規范》GB50019--2003；

《民用 建筑供暖通風與空氣調節設計規范》GB50736--2012;

《通風與空調工程施工質量及驗收規范》GB50243--2002；

《建筑設計防火規范》GB50016--2006；

2主要室外設計參數

供暖室外計算溫度 －7℃；

冬季室外平均風速 2.4ｍ/ｓ；

夏季空氣調節室外計算干球溫度33.9℃；

夏季室外平均風速 2.2ｍ/ｓ；

夏季大氣壓力1005.2pa；

冬季大氣壓力1027.1pa；

最大凍土深度580㎜

3主要室內設計參數

辦公區及生活區冬季室內設計溫度20℃；

辦公區及生活區夏季室內設計溫度27℃。

供暖系統

本車間生活區及辦公區在冬季采用 低溫熱水地板輻射采暖形式進行供暖，熱源由車間二層設備間內的汽水熱交換機組提供，汽源來自廠區內蒸汽鍋爐房提供的0.6ＭＰａ飽和蒸汽。 經熱交換后產生的40～30℃熱水作為供暖熱媒。汽水熱交換機組循環水泵采用壓差控制變頻調速，蒸汽進口設置電動調節閥，可根據負荷的變化調節蒸汽流量。敷設于吊頂內的水平管和立管全部采用熱鍍鋅鋼管，絲扣連接。熱鍍鋅鋼管在距地200ｍｍ處做鋼塑轉換，至分集水器前管材為PE—X（除注明外均為De25X2.3）。室內地盤管為pe—x管，管徑均為Ｄｅ20Ｘ2.0。分集水器選用銅質成品熱媒分配器。閥門均采用銅閥門。

與其它供暖方式相比較，地板輻射供暖方式有如下優點：

1、熱效率高，熱量集中在人體受益的高度內，室內設定溫度即使比傳統供暖方式低2—5℃， 也能使人們有同樣的溫暖感覺，所以溫差傳熱損失會大大減??；

2、熱媒低溫傳送，在傳送過程中熱量損失小，熱效率高；

3、與其他供暖方式相比，節能幅度約為20％。

4、在所有供暖方式中，地板輻射采暖給予人體的舒適度為最高。

排煙通風系統

（一）排煙系統

本車間建筑耐火等級為二級，生產火災危險類別為丙類。根據《建筑設計防火規范》，丙類廠房中建筑面積大于300平方米的地上房間以及建筑中地上長度大于40ｍ的疏散走道需要設置排煙系統。由于不具備自然排煙條件，本車間內所有需要排煙的區域均設置機械排煙系統。車間按豎向分區的原則共劃分為20個防煙分區，對于空間較大的房間和較長的內走廊設置擋煙垂壁。每個系統的排煙量按最大防煙分區面積乘以120㎡/ｈ計算。

排煙系統共有3個。排煙風機置于屋頂。排煙風管由熱鍍鋅鋼板制作。排煙系統的板式排煙 口為常閉狀態，在火災發生時由消防控制中心打開火災發生防煙分區的板式排煙口，連鎖啟 動該系統的排煙風機。同時，關閉該區域的排風系統，保留送風系統作為排煙的補風。當排煙溫度超過280℃時，排煙口自動關閉。當排煙風機入口排煙防火閥超過280℃自動關閉時，排煙風機停止運行，同時連鎖關閉送風機。消防排煙系統補風由車間通風系統提供，火災發生時由消防控制室自動關閉排風系統。

（二）通風系統

由于工藝方面的原因，本車間內的生產區域濕度很大，因此，該區域的通風風量在計算時， 換氣次數均在12次/小時以上，而某些工段的換氣次數甚至可以達到30次/小時。由于通風量較大，采用全熱回收新風機組為車間補充新風。機組置于屋頂，送排風管道采用無機玻璃鋼保溫風管，送風口采用溫控球形風口，當送風的氣流溫度與室內溫度需要隨著季節的變化而變化時，球形噴口能使送風氣流向上（送冷風）或向下（送熱風）偏移運動，以達到快速實現氣流均勻混合的效果。送排風系統全部通過豎井排出屋面，機組送排風機采用變頻調速控制。為便于調節，每個房間的送排風支管上設置電動凋節閥，可根據需要開啟或關閉該房 間的送排風 。

車間內的衛生間換氣次數取12次/小時，采用專用風機（置于屋頂）和單獨排風系統，將衛生間的廢氣排至室外。排風口后端的風道上面均設置止回閥，避免廢氣倒流。

車間的生活區及辦公區部分，按照甲方的要求進行局部通風，換氣次數取3～5次/小時，采用單獨風機（置于屋頂）和單獨排風系統，將這些區域的廢氣排至室外。

空調系統

（一）本工程空調系統分為三種形式：

辦公和更衣等房間采用兩管制風機盤管空調系統夏季供冷，供同水溫度7～12℃，冷源由廠內制冷站提供。冬季供暖采用地板輻射采暖系統。

四層實驗室舒適性空調采用風冷模塊變頻多聯空調系統，室外機置于三層屋頂，室內機采用嵌入式四面出風天井機。

四層潔凈實驗室采用全空氣空調系統，冷源南風冷熱泵機組提供，熱源由車間內蒸汽管網提供0.6ＭＰａ的飽和蒸汽。

（二）實驗室潔凈等級分別為千級、萬級、10萬級，不同潔凈等級房間共用一套空調系統。 空調系統采用全空氣系統，吊頂高效風口送風，萬級及以下等級房間下部阻尼風口回風，千級房間采用地板回風口回風。

凈化系統空調機組采用組合式空調器，安裝于三層屋面。組合式空調機組冬季由車間蒸汽管 網提供壓力為0.6ＭＰａ的飽和蒸汽為熱源，夏季冷源由機組配置的風冷冷凝機組提供。設吸頂式通風器將凈化區滲漏空氣排出室外，由金屬軟管引至外墻半球形防雨百葉排出室外。
