工程概況

本工程為BOPP薄膜生產廠家，地處我國中原地區，廠房建筑面積12332㎡，其中空調面積6894㎡。廠房包括薄膜生產區域、變配電站、冷凍站、原料成品庫等。工藝流程為原料供應混合→擠出、鑄片→縱拉→橫拉、牽片→收卷→分切→包裝成品。

室內設計參數及空調系統劃分

擠出、鑄片：編號AC-1，溫度18～40℃，相對濕度50～80%，風量40000m3/h，冷量204KW；

縱拉：編號AC-2，溫度18～32℃，相對濕度50～80%，風量40000m3/h，冷量217KW；

橫拉、牽片：編號AC-3，溫度18～32℃，相對濕度50～80%，風量40000m3/h，冷量217KW；

大分切：編號AC-4，溫度18～28℃，相對濕度50～80%，風量30000m3/h，冷量149KW，熱量100KW；

小分切：編號AC-5，溫度18～28℃，相對濕度50～80%，風量30000m3/h，冷量149KW，熱量100KW。

空調方案及空氣處理流程

針對不同的生產工藝要求及特點，本工程采用不同的空調方案和空氣處理過程。

對于有大量散熱同時又有大量排風的拉伸區域，考慮熱平衡和風平衡，設置有組合式全新風空調機組（服務于巡回通道）和機械通風系統。夏季室外空氣經過冷卻降溫后送入室內，以消除室內的熱負荷，維持室溫在要求的范圍內。冬季進風不必加熱升溫。

分切區域操作人員較多，生產設備散熱量不大?？照{(diào)采用一次回風全空氣空調系統，室外空氣與室內的回風混合過濾，夏季經過冷卻降溫、冬季經過加熱后送入室內，維持室溫在要求的范圍內。

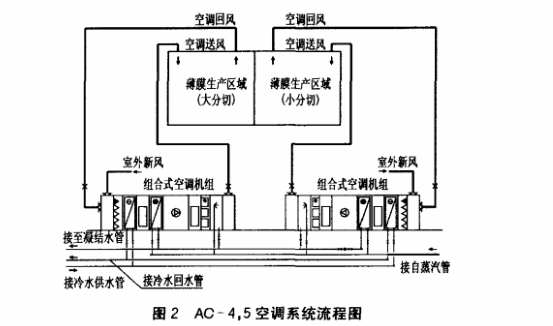

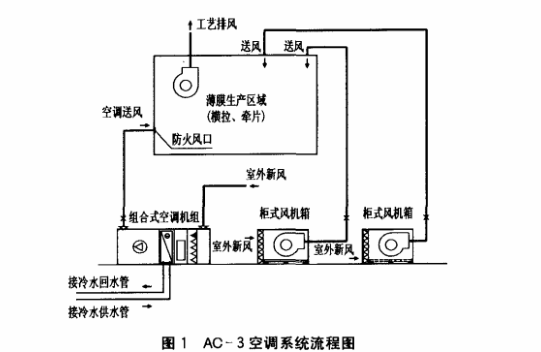

以AC-3和AC-4，AC-5系統為例，空調系統流程見圖1、圖2。

若按照生產線供應商提出的室內參數及空調區域要求設計相應的空調系統，經計算所需制冷量為1850kw。本工程從滿足工藝要求和節約能源的原則出發，確定了適宜的室內參數和合理的空調方案，使看你個頭的耗冷量降低至936kw。同時由于空調冷源及末端設備容量的減少，使得空調設備總用電負荷降低約60%。
