隨著我國現代化建設事業的發展，電子工業、機械工業、醫藥工業、食品工業、航空和航天工業等高精尖產品不斷涌現，在生產過程中需要級別越來越高的工業潔凈室，醫療事業對無菌潔凈室的需求也日益迫切，這就促進了我國工業廠房凈化空調工程的發展。近十年來，工業廠房凈化空調工程進展較快，工程施工中風管的安裝質量合格與否，已成為工程成敗的關鍵之一，為了總結這方面的經驗，特編此工法。

1、特點

針對工業廠房凈化空調特殊要求采用不同于一般空調工程的風管施工方法，以確保工程的施工質量能與凈化級別對應的要求相適應。概括起來有三個特點：（1）工程采用的材料都具有特殊的性能要求，應嚴格選用。（2）風管制作和安裝工藝應執行嚴格的潔凈措施。（3）施工的程序不宜顛倒，并有嚴格的防漏風措施，以防止二次污染。本工法用于100級至10萬級的工業廠房凈化空調工程風管系統施工。

2、施工工藝

2．1鍍鋅鋼板清潔處理

鍍鋅鋼板在下料前應做清潔預處理，可用清潔的回絲白布擦去表面的塵埃和油膜，下料和咬縫成型應在上述清潔工序后相繼進行，管段單片咬縫成型后應進行認真的清潔處理，清除表面的油膜可用無腐蝕性的清潔液浸洗，用清水漂洗后擦干水分。清潔后的鋼板用白布擦其表面進行檢驗，以白布表面不應有肉眼覺察到的臟物或塵埃存在為合格。

2．2管段制作

管段在下料時注意不得有橫向拼接縫，盡量減少縱向拼接縫，矩形管道底邊寬不大于800mm時不允許有縱向拼接縫，拼接縫可采用單咬口。

圓形風管的閉合縫采用單咬口，彎頭的橫向縫采用立咬口。矩形風管成型可采用轉角咬口、聯合角咬口、按扣式咬口等，一般直管用按口式咬口，變徑管、彎頭、三通等可用轉角咬口和聯合角咬口。風管、彎頭、三通等的內表面必須平整無障礙物。為此不得在其內表面設加固框或加固筋。在制作管道和管配件時應注意不損壞鍍鋅層，如已損壞應及時涂刷防銹涂料。位于高效過濾器后的送風管內表面涂磷化底漆一遍，涂鋅黃醇酸底漆兩遍再涂瓷漆或調和漆兩遍，也可按設計要求進行處理。管段和管配件成型后應在所有的咬縫處涂上密封膠，以防止?jié)B漏。柔性短管應選用表面光滑、不產塵、不透氣、不產生靜電的材料制作，內表面為光面，接縫處應涂密封膠，長度在150mm～250mm范圍內。

2．3法蘭制作

管段連接用的法蘭可采用角鋼法蘭或管道本身材料翻邊而成的所謂TDC方法（國內俗稱無法蘭連接方法）。如用角鋼法蘭，則角鋼應作防銹處理，如用TDC方法，則四角連接件應采用鍍鋅鋼板沖壓或用普通鋼板沖壓后鍍鋅處理。

2．4法蘭密封墊料

法蘭密封墊料應選用不透氣、不產塵、彈性好的材料，如閉孔海綿橡膠板，壓敏密封膠條等，嚴禁采用泡沫塑料、石棉繩、乳膠海綿等材料，墊料的厚度為5mm～6mm，嚴禁在密封墊料上涂涂料。

法蘭密封墊料應盡量減少接頭，接頭形式可采用階梯形或企口形，接頭應涂上密封膠。

2．5管道安裝

風管和管配件封口啟封后應檢查是否清潔，如不清潔應在處理好后方可連接。角鋼法蘭的鉚釘孔間距及螺栓孔間距均不得大于100mm，矩形法蘭四角必須有螺栓孔。所用的鉚釘、螺栓、螺母、墊片一律鍍鋅處理，不得采用空心鉚釘，上螺栓時擰緊力矩要大小一致，避免松緊不均現象，防止漏風。調節閥、靜壓箱、消聲器、防火閥等配件在安裝前必須做好清潔處理，除去油污和灰塵。

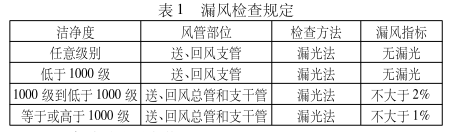

風管系統安裝后應進行漏風檢查，確認合格方可進行保溫處理，通常應根據系統潔凈度級別的高低，按表1的規定進行漏風檢查，如設計另有規定，則按設計要求進行檢查。

2．6高效過濾器安裝

高效過濾器安裝前，潔凈室應進行清掃，確認清潔后應試運轉和風量調試，試運轉時間不應少于12h。試運轉正常后方可考慮安裝高效過濾器，在安裝前應再次對潔凈室進行全面清掃，高效過濾器所在的吊頂或技術夾層也同樣應清掃，擦洗清潔。高效過濾器與框架之間的密封可采用密封塑料、不干膠、負壓密封、液槽密封、雙環密封等方法，施工時應注意將過濾器邊框、框架、墊料、液槽等表面擦拭干凈。采用密封墊料時，墊料的厚度不宜超過8mm，壓縮率為25%～30%，接頭的型式與法蘭塑料相同。

3、施工要點

3．1制作工藝要求

為了防止塵埃從管道的咬縫處被吸入管內和從正壓段吹出管外，要求風管在制作后應使咬縫嚴密不漏。因此在制作工藝中應有防漏措施，通常要求咬縫處涂密封膠或纏密封膠帶，法蘭與風管鉚接后也應有密封措施，為防止管道連接后漏風，法蘭應翻邊平整，法蘭的四角和翻邊開裂處還要涂密封膠。

3．2風管安裝工藝要求

為防止塵埃進入管道內，在每段風管制作后應在風管口處進行密封，管道系統安裝時，啟封一段安裝一段，管道連接處應使用不透氣、不產塵埃、不易老化、彈性好的密封墊料，以確保檢測不同級別的凈化工程管網漏風量時能符合要求。如系保溫管道，應采用管外保溫方法，對位于潔凈室內的管道外層保溫材料應有金屬保護殼，其外表也應密封處理。保溫工序應在檢漏合格后才可進行。

4、效益分析

工業廠房凈化空調工程廣泛應用于重要的工業廠房中，特別是高精尖的高技術產品更離不開高級別的工業廠房凈化空調工程，因此，搞好工業廠房凈化空調工程的施工對“四化”建設具有重要意義。

工業廠房凈化空調工程施工同樣具有一定的經濟效益，從目前的收費標準看來，工業廠房凈化空調工程收費偏低。因此，施工時要十分重視質量管理，嚴格做到一次合格，如出現返工，成本將提高，效益便會明顯降低。
