1、工廠空調設計的特點

工廠空調節能設計主要應從以下三個方面人手;

1)由于工廠空調通常是為生產工藝所需而設，而不是以人員舒適性為目的，所以要詳細了解生產工藝對廠房環境的具體要求及環境參數的變化對生產的影響，從而與工藝人員共同確定出既滿足工藝要求又利于降低能耗的室內環境參數。

2) 根據工藝生產特點及空調負荷特性，確定合理的空調方案，在滿足工藝需求的前提下盡可能減少空調系統能耗。

3)針對選定的空調系統，根據其運行特性，確定適宜的系統控制方案，確?？照{(diào)系統節能運行。上述第一、二項與各個行業的特點、工藝要求密切相關，是工廠空調能否節能的基礎。本文通過對某薄膜廠房空調設計實例分析，從工程設計角度探討工廠空調系統在室內參數設計方案確定等方面的具體節能措施，希望起到拋磚引玉的作用，引起更多同仁對工廠空調節能設計的重視。

2、薄膜生產廠房空調負荷分析

2.1 薄膜生產過程簡介

改革開放以來，我國引進了多條歐洲和日本的薄膜生產線，各地建設了許多薄膜生產工廠，主要生產 BOPP塑料薄膜。常用的 BOPP 薄膜包括普通型雙向拉伸聚丙烯薄膜、熱封型雙向拉伸聚丙烯薄膜、香煙包裝膜、雙向拉伸聚丙烯珠光膜、雙向拉伸聚丙烯金屬化膜、消光膜等。各種薄膜作為包裝材料廣泛應用于工業生產和日常生活中。雙向拉伸聚丙烯薄膜的生產是將高分子聚丙烯的顆粒狀熔體首先通過狹長機頭擠壓制成片材或厚膜，然后在專用的拉伸機內，在一定的溫度和設定的速度下，同時或分步在垂直的兩個方向(縱向、橫向)上進行拉伸并經過適當?shù)睦鋮s或熱處理或特殊的加工(如電暈、涂覆等)制成薄膜，然后通過收卷機收卷、分切后包裝為成品。

2.2廠房空調負荷特性

由于薄膜生產會產生大量的余熱，為消除余熱，保證適宜的生產、工作環境，需設置以降溫為主要目的的空調系統。薄膜生產廠房中用于空調的能耗通常占全廠能耗的 1/3 左右。一些薄膜生產廠家為降低能耗關閉了空調系統，使得生產廠房的溫、濕度得不到有效控制，致使產品的質量受到影響，工人的生產環境惡化，機電設備使用壽命縮短如何控制室內的溫、濕度，使之既滿足生產要求又消耗較少的能源，成為業主和設計人員共同關注的重要問題。

2.3 廠房設計參數

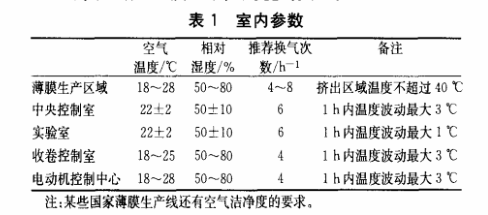

薄膜生產廠房室內環境參數見表 1。

2.4廠房空調冷負荷組成

由于薄膜生產散熱量很大，排除余熱是空調設計的關鍵所在。空調負荷計算的重點是夏季的冷負荷。

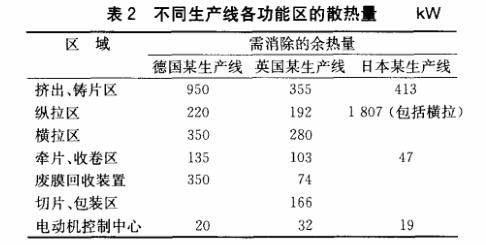

從擠出到收卷工序，每條薄膜生產線生產過程的總散熱量約為1500~2 000 kw其中擠出和鑄片區散熱量高達 1000 kw 左右，擠出區的單位面積熱指標高達1000w/m%。引進不同國家的生產線各功能區域的散熱量見表 2。

與民用建筑不同，對于薄膜生產廣房而言，用于消除上述生產過程產生的余熱的空調冷負荷(此部分冷負荷一年四季基本恒定)約占房間冷負荷的80%左右。其他負荷(圍護結構、燈光和人員)則占較小的份額。

另外，由于工藝生產過程中需要大量排風，空調總負荷中用于風平衡的補風導致新風負荷占相當大的比例。

3、空調節能設計方案

31確定適宜的室內設計參數

生產線供應商要求夏季室內溫度不超過 28C，若按照此設計條件計算，空調系統所需的制冷量很大，從而導致消除余熱的能耗較大、生產成本較高，業主難以接受。

空調方案的節能性首先體現在確定適宜的室內溫、濕度，使之既滿足生產的要求又可以盡量少地消耗能源。針對薄膜生產廠房各區域的功能不同空調系統服務對象的不同可以分別設定各功能區域的室內參數。

由于生產線上擠出機所在區域單位面積散熱量非常大，且無人值守，故設計該區域溫度不超過40℃，以保證設備正常工作。而對車間其他部分考慮到我國的國情和現行的國家規范，根據《工業企業設計衛生標準》(GBZ 1-2002)第 49 條規定“車間內工作地點的夏季空氣溫度，應按車間內外溫差計算，其室內外溫差的極限，根據各地夏季通風室外計算溫度確定”。根據各地區的室外空氣參數，薄膜車間其他工作區域夏季室內溫度一般可設定為32~34℃。

3.2 經濟、合理地確定空調面積

按生產線供應商提供的設計要求，整個薄膜生產區域均需設置空調，考慮到業主節約資金和降低成本的要求，設計中根據具體情況，在保證正常生產的前提下，適當減小空調面積，也可以達到降低空調能耗的日的。

1)在薄膜生產拉伸機及之前區域，工作人員很少，所以可將該部分的全面空調改為局部空調即僅在拉伸區巡視通道設置空調。

2)分切區的工作人員較多，為滿足人員舒適性要求，應設置全面空調。

3)膜生產的設備需大量使用電動機、尤其是異步電動機作為原動力。這些電動機功率高、發熱量大，如不對其工作環境進行降溫處理，電動機將因散熱困難導致功率降低并會影響使用壽命;尤其在高海拔地區，由于空氣稀薄致使問題更加嚴重。云南地區的某薄膜廠就因?yàn)闉榻档蜕a(chǎn)成本不啟用空調系統，其擠出機電動機使用不到3 年就被迫更換。為了延長電動機的使用壽命，可以?xún)H對擠出機的電動機送空調風散熱，而不必對整個區域送風降溫。

3.3 合理運用自然通風

薄膜廠房原料供給區域設備較高，廠房高度較其他區域高出近 10 m，呈煙狀。在此處設置自然排風，以便將薄膜廠房擠出機區域的余熱排除。以上節能設計方案的采用，既滿足了最基本的室內環境要求，又可以使空調能耗大幅度下降，在生產環境要求和相應的能源消耗之間達到了較好的平衡，得到業主和工藝設計人員的認可。

4、工程實例

4.1工程概況

本工程為 BOPP 薄膜生產廠，地處我國中原地區，廠房建筑面積12 332㎡，其中空調面積6894㎡。廠房包括薄膜生產區域、變配電站、冷凍站、原料成品庫等。工藝流程為原料供應混合一擠出、鑄片一縱拉一橫拉牽片一收卷一分切包裝成品。

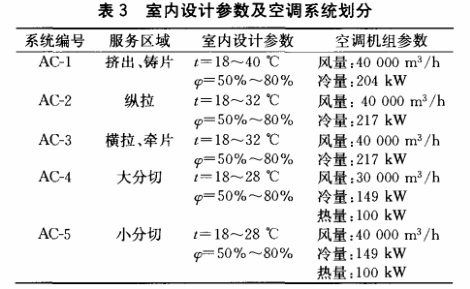

4.2室內設計參數及空調系統劃分(見表3)

4.3空調方案及空氣處理過程針對不同的生產工藝要求及特點，本工程采用不同的空調方案和空氣處理過程。

對于有大量散熱同時又有大量排風的拉伸區域，考慮熱平衡和風平衡，設置組合式全新風空調機組(服務于巡回通道)和機械通風系統。夏季室外空氣經過冷卻降溫后送入室內，以消除室內的熱負荷，維持室溫在要求的范圍內。冬季進風不必加熱升溫。

分切區域操作人員較多，生產設備散熱量不大。空調系統采用一次回風全空氣空調系統。室外空氣與室內的回風混合過濾，夏季經過冷卻降溫、冬季經過加熱后送入室內，維持室溫在要求的范圍內。

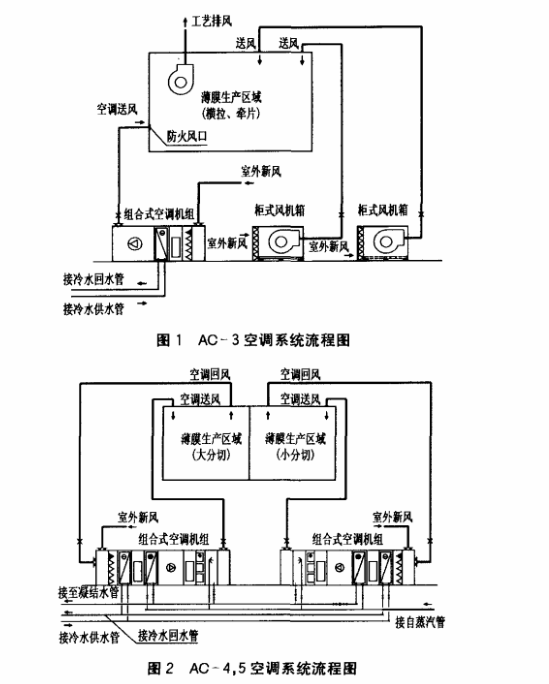

以AC-3和AC-4，AC-5 系統為例，空調系統流程見圖1，2。

若按照生產線供應商提出的室內參數及空調區域要求設計相應的空調系統，經計算所需制冷量為1850 kw。本工程從滿足工藝要求和節約能源的原則出發，確定了適宜的室內參數和合理的空調方案，使空調的耗冷量降至 936 W。同時由于空調冷源及末端設備容量的減少，使得空調設備總用電負荷降低約 60%。

系統多年來的運行實踐顯示，上述方案完全滿足業主的生產要求。

5、結語

行業不同，空調系統的節能設計具體措施各異，只要把握住生產要求、工藝特點，就能夠設計出好的空調方案?？照{(diào)節能設計必須以滿足生產工藝要求為前提，所以在確定室內溫濕度等環境參數時，要充分了解空調系統服務對象的使用特點，進而選擇適宜的空調方案。特別是當工藝技術條件是由發達國家的供應商提供時，要正確分析其相對較高的環境要求是針對人員舒適性還是工藝要求適合我國國情與否。同時，我們應做到知己知彼方不會唯節能而節能。
