隨著中國大力發展以顯示屏、芯片為代表的半導體制造業，其配套的潔凈廠房建設行業也隨之發展起來。作為工藝設備供電載體的配電母線槽，不僅重量較大、安裝困難，其運行安全以及供電的穩定性，更是生產設備正常運行必不可少的前提條件。所以，在潔凈廠房建設工程中，做好配電母線支吊架的安裝工作，保障其施工進度和質量，是非常重要的一步。這里以優質大型潔凈廠房項目為例，從安裝準備、安裝調整兩個階段，對幾種常見配電支吊架的安裝進行了重點介紹，以期為其他潔凈廠房項目提供參考，為中國高端制造業的發展提供助力。

1、背景

該項目位于長三角地區，以生產顯示屏幕為目的，是當時世界上最大的10.5薄膜晶體管顯示器件生產線。因其項目工期緊、項目總投資大，設計服務由國內知名設計單位提供，以保障工程功能的實現。

該項目最大的1#建筑，單層建筑面積約10萬m²，包含建筑、機電、工藝等多個標段。工程量最大的當屬潔凈室安裝工程，僅各型號配電母線槽的數量就達到了16000多米，這對工程質量和進度都有著極大的要求。為保證配電母線的安裝進度和工程質量，項目施工團隊對各分項工程均進行了嚴格要求，特別是配電支吊架的安裝工作。

2、安裝前的準備工作

2.1資源準備

資源準備主要體現在兩個方面，即人力資源和物料資源。首先，應配備足夠的專業技術人員及安全、質量監督人員，滿足項目的技術支持和質量保證要求。其次，應根據項目進度計劃，制定合理的采購計劃，保證支吊架安裝的材料、工機具等及時到位。

2.2技術準備

在項目團隊成員確定后，對所有參與人員進行項目總體交底、設計交底、技術交底、項目管理交底以及安全交底等工作，確保項目成員對項目足夠熟悉并在技術、管理方面的能力符合要求。此外，專業技術人員還應加強對參與施工作業的一線人員進行多次施工技術交底，直至熟練掌握，以確保其按照操作規程進行。

2.3圖紙準備

應根據設計所提供的圖紙，由BIM團隊在空間上進行深化，避免不同管線路徑上的沖突。

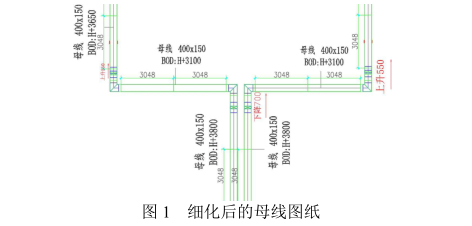

BIM團隊確定管線標高和基本走向后，由各專業工程師進行核實并進一步細化，顯示出關鍵結構的位置，方能交給施工班組進行支吊架的預制和安裝。以插接段母線路徑為例，細化后的圖紙要能夠直觀準確的顯示出母線槽爬升段、轉彎、插接口位置，并標注這些位置的標高、距離可作為參考物（如柱子或者墻壁等）的準確數值，方便施工班組預制或安裝母線支吊架時的計算，同時可以避免母線接頭、母線插接口恰巧出現在支吊架橫擔的位置，防止產生安全隱患或插接口無法使用的情況。

2.4現場測量并確認

支吊架制作安裝之前，我們需要依據深化、細化后圖紙上的母線路徑，判斷出母線支吊架的種類、位置，并在施工現場確定具體尺寸。具體有以下確認內容：

1）確定現場基準線。

2）確定現場軸位和軸線。

3）根據圖紙，在現場確定出母線實際走向的路徑。

4）確定每段母線的底標高，即支吊架橫擔的上標高。

5）確認需要下料預制的支吊架各組成部分的尺寸。

2.5母線支吊架的預制

通過受力計算，選擇合適的型鋼、絲桿和連接件、固定件，并結合現場測量出來的數據，對型材和絲桿進行裁切，然后將截取的尺寸合適的型材進行組裝。支吊架的組裝盡量采用機械連接，避免焊接，局部必須采用焊接的地方，應使用鍍鋅或鍍鉻自噴漆在焊口及切口處進行修補，以達到防腐和不產塵的目的。

根據支吊架的材料組成和支吊架的實際作用，大致可分為普通雙桿通絲吊架、型鋼固定吊架、抗震支架、龍門架和彈簧支架等常見類型，以下做簡單說明。

1）普通雙桿通絲吊架：通絲吊架由通絲吊桿、C型鋼（或角鋼）和相應的固定件、連接件組成。通絲吊桿作為左右兩側的吊桿，C型鋼（或角鋼）作為承重的橫擔，絲桿穿過型鋼的孔洞并通過墊片后，使用螺栓緊固。

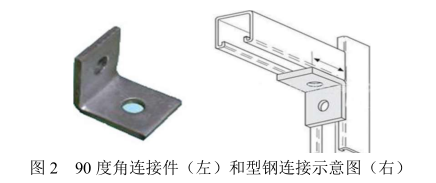

2) 型鋼固定吊架:型鋼固定支架可以選用C型鋼機械連接或者角鋼焊接制作，這里我們選擇C型鋼機械連接以避免動火作業。與普通支架不同之處在于，除了橫擔采用C型鋼外，兩側的吊桿同樣選用了C型鋼代替，從而起到了牢固防晃動的作用。在型鋼與型鋼連接處，通過90度角連接件(型連接件)，用螺栓緊固。若是多排母線水平并行在某一區域通過，則可以簡單優化為兩側由C型鋼加中間通絲吊桿的制作方法，如此可節省一部分材料。

3) 抗震支架:抗震支架是由吊桿、斜撐、橫梁、連接件等構件組成，通過膨脹螺栓與建筑結構進行固定。抗震支架主要是用來在地震發生時，通過抗震斜撐抵抗和緩解水平地震力，防止水平方向管線等構件與建筑結構產生相對位移,避免懸掛構件變形、坍塌。

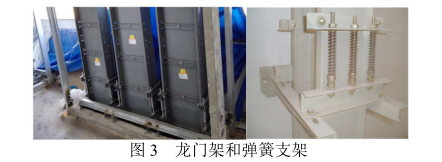

4)龍門架和彈簧支架:母線槽在管井中安裝需要使用槽鋼和方鋼焊制龍門架。具體制作為以方鋼為主框架、槽鋼為橫擔，通過電焊焊接制作。彈簧支架由于要求較高，一般由母線廠商提供成品，效果圖如圖3所示。

此外，還有“一”字型、“L”型和“T”字型等幾種型式支架，由于在該潔凈廠房中并不常用，這里不再說明。

3、支吊架的安裝及調整

3.1母線支吊架的安裝

母線直線段水平敷設時，支吊架間距一般為2m~3m，可根據母線重量或者現場實際情況適當增加母線支吊架密度。母線在管井中沿墻垂直固定時，使用龍門架。在建筑樓板上母線垂直安裝需要使用彈簧支架支承在龍門架的槽鋼橫擔上。母線的拐彎處以及與低壓柜連接處必須增加支架。垂直敷設的母線，當進低壓柜及末端懸空時，應使用支架固定。母線支吊架安裝不僅要位置準確、橫平豎直、固定牢靠，在成排安裝時還應排列整齊。

1)雙桿通絲吊架、型鋼固定架和抗震支架安裝步驟如下:

(1)支吊架膨脹螺栓固定:根據母線深化細化后圖紙確認的母線路徑，測量出較準確的支架位置。在已確定的位置上鉆孔，然后固定好安裝支架的膨脹螺栓。

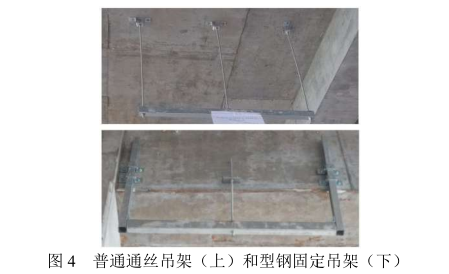

(2)母線吊架固定安裝:為保證能夠承載足夠拉力,預制好的支吊架是不能直接固定在樓頂或者井格梁上，需要通過固定連接件來完成這一過程。常見的固定連接件有:L型掛件、型鋼扣件和型鋼底座等其使用方式如圖4所示。

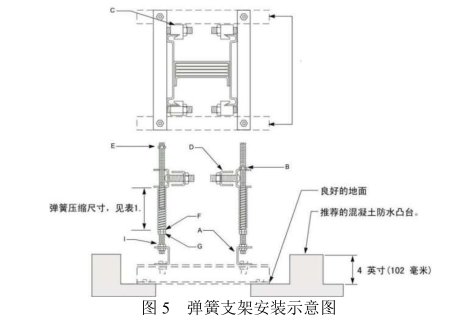

2)龍門架及彈簧支架的安裝：龍門架的組成材料相對較重，故而一般是在施工現場加工焊制而成。龍門架的兩側一般采用10#~12#方鋼上下貫通，通過型號合適的牛腿固定在地面或樓板上。橫向支撐采用6#~10#槽鋼焊接在兩側的豎向方鋼上，且橫向支撐的間距不應大于4.5m。彈簧支架的安裝是在龍門架的橫向槽鋼支撐以及豎向母線槽安裝完畢之后進行，如圖5所示，先將豎直吊架組件(圖5，A)固定在槽鋼支撐或者符合條件的地面上，擰緊上螺母(圖5,B)，把吊架固定夾(圖5，C)固定到母線側面后擰緊螺母，再把上螺母擰回到桿的頂部。整個母線安裝完成后，所有的彈簧長度應盡量保持一致，誤差不超過3mm，彈簧彈力為(G+F)kg。

3.2母線支吊架的調平調直

在支吊架安裝完成后，由于現場測量誤差以及施工過程中可能出現的一些誤操作，需要整體對母線支吊架進線調平調直，從而更好的為母線安裝帶來便利。調節支吊架的平直度時，可以選用激光水平儀，通過自動調整，以激光線作為水平或豎直參考線。若誤差過大，激光多處被遮擋，可先用尼龍線在支吊架一側拉一條直線,依次測量每副支吊架橫擔與此尼龍線的水平和垂直距離,然后通過調節橫擔固定螺栓的位置來調節母線支吊架的標高。

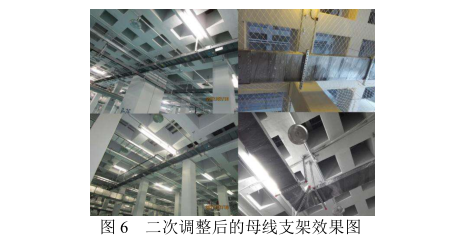

3.3母線支吊架的二次調平調直

雖然在母線槽安裝之前,母線支吊架經過了多次的調平調直,但仍然可能在母線安裝后整體出現歪斜情況。比如，在安裝母線槽的過程中，可能會對母線產生碰撞，由此引起母線支吊架的歪斜;在母線槽及母線彎頭、法蘭連接時，可能會出現微小的偏差;也可能在整條母線安裝結束后，整體上有一定傾斜。所以，我們需要對母線支吊架再一次做出調整。但是在母線及母線支吊架調平調直時,嚴禁出現粗暴的敲擊、撞擊或是其他不當行為，應當采用適中且緩慢增加力度的方式，對母線及母線支吊架進行相關操作。

4、結語

或許在整個潔凈工程項目中,配電支架的安裝是微不足道的一部分，但前人經驗告訴我們，“千里之堤，潰于蟻穴”。因此，做好配電支架的安裝工作，便是防止工程項目“蟻穴”的發生，確保該工程項目這一“千里大堤”的項目目標的實現。經實踐證明，從項目開始至竣工結束,該項目的母線槽安裝全過程均未發生質量、安全事故，也未曾發生返工、返修等不良結果。通過對以上內容的分析，希望可以為其他類似項目提供參考，又好又快的完成工程項目建設。
