1 工程概況

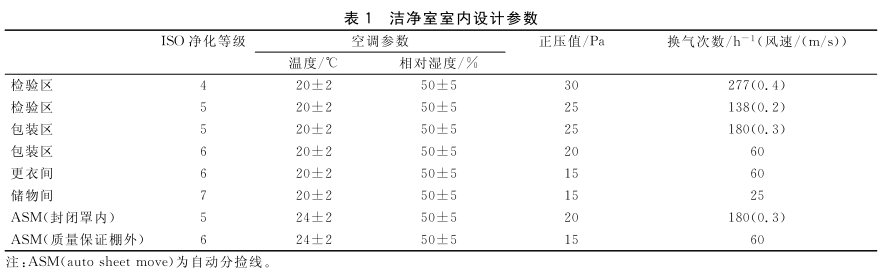

某LCD玻璃基板廠房位于重慶市兩江新區，總建筑面積為28763．64㎡，其中舒適性空調面積約為24941.40ｍ２，工藝潔凈空調面積為2950.20ｍ２（潔凈度分別為ISO 4 ，ISO 5， ISO 6及ISO 7）；建筑高度12.3ｍ，潔凈室凈高６ｍ；廠房功能為后段加工廠房與生產輔助設施。潔凈室室內設計參數見表1。

2 空調負荷

按照符合工業智能制造的生產要求，潔凈區空調24h運行。 主要運行模式為夏季制冷、冬季供暖及“免費供冷”?？照{(diào)負荷計算采用ＤｅＳＴ模擬運算軟件，對建筑進行空調全年逐時動態負荷模擬計算結 果分析。計算設計負荷如下。

潔凈區：空調面積2950.20㎡，夏季冷負荷1124.80KW，冬季熱負荷362.08kw，冷負荷指標為381W/㎡，熱負荷指標123W/㎡。

潔凈室位于內區，上部為技術夾層，圍護結構負荷占比很小，故全年逐時空調負荷變化主要與新風負荷變化有關。

3 空調冷熱源及空調水系統

3.1 空調冷熱源

低溫水空調系統設計選用 ２ 臺 水冷螺桿式冷水機組（與其他舒適性空調系統共用主機）， 每臺機組額定制冷量為1140ｋＷ，供／回水溫度為7℃/12 ℃ 。

中溫水空調系統設計選用 ２ 臺 水冷螺桿式冷水機組（與其他舒適性空調系統共用主機）， 每臺機組額定制冷 量為1413ｋＷ，夏季制備中溫冷水，供／回水溫度為13℃ ／18 ℃ 。

低、中溫機組最小蒸發器冷水流量為68.11ｍ３/ｈ， 系統總裝機容量與估算冷負荷的比值小于1.1。

空調熱水系 統，選用1臺真空熱水燃?xì)忮仩t（與其他空調系統共用主機），冬季制備空調熱水，供／回水溫度為60 ℃/ 50℃，與低溫水系統管路合用一套水系統管路。

3.2空調水系統

潔凈區空調系統設計為恒溫恒濕空調系統?？照{(diào)水系統劃分為低溫水（供/回水溫度7 ℃/12℃ ）、中溫水（供／回水溫度13 ℃/18℃）和熱水（供／回水溫度60℃/50℃）系統， 具體功能如下：

１）低溫水系統服務于潔凈室新風空調機組的深冷盤管、生產區的舒適性空調系統； ２） 中 溫水系統服務于潔凈室新風空調機組的預冷盤管、干盤管等系統；３）熱水系統用于潔凈室新風空調機組的深冷盤管及生產區的舒適性空調系統，管道與低溫水系統共用。

4 空調風系統

4.1 空氣處理方案

以節約投資、減少能耗為目標，應用對室內溫度、相對濕度和潔凈度3個參數進行獨立控制的空氣處理方案。３個參數的獨立控制不僅調控方便、控制精度高，而且可以降低運行能耗。

１）夏季。室內溫度由室內空調系統的冷水供水閥控制，采用 ＤＣＣ 處理室內熱負荷， 以滿足室內溫度要求，空調供／回水采用供／回水溫度為13℃ ／18℃的中溫水，提高了主機能效，減少了運行費用。該工程潔凈室內散濕量很少，濕負荷可忽略不計，通過控制新風的含濕量來調節房間內相對濕度以達到設定要求，新風除濕系統采用兩級表冷器（預冷段采用 供／回水溫度 為13℃/18 ℃的冷水（充分利用高溫冷水）， 深冷段采用 供／回水溫度為7℃/12 ℃ 的冷水），解決了冷凍除濕的再熱問題，最大程度地減少了能耗。室內潔凈度由設于吊頂?shù)膶恿髡挚刂啤?/p>

２）冬季。新風采用供／回水溫度為60℃/50℃的熱水預熱，噴淋等焓加濕，室內潔凈度由設于吊頂?shù)腇FU控制。
