1 鋰離子電池工廠生產的工藝流程與真空

傳統的鋰電池生產過程包括：負極合漿、正極合漿、涂布、碾壓、分切、烘烤、卷繞、入殼、 電焊、注液、焊冒蓋、清洗、干燥儲存、檢測對齊度、殼體噴碼、化成、ＯＣＶ測量、常溫儲存、分容等。其中，正極合漿、負極合漿、涂布、卷繞、烘烤、注液、化成等工序需要配備真空系統。

在烘烤工序中，鋰電池極片中的水分對電池性能有很大影響，過量水分將會影響其電化學性能。因此需要設置烘箱間，將極片或電芯放置在烘箱的可移動真空腔體中，通過烘烤與抽真空相結合的方式除去水分。與常壓干燥相比，這種方式的優點是真空干燥能夠避免在常壓干燥時容易出現的產品表面硬化現象，這是由于真空環境時極片表面與內部的壓差大，壓力梯度使水分更快速地移出表面，干燥效率高，干燥溫度低，利于電池內部集流體與活性物質的粘結。

在注液工藝流程中，依靠真空注液系統來完成對電芯注入電解液，在整個流程中，需要在注液前將注液腔體中的空氣抽到儲氣罐中，在注液后需要進行真空靜置、真空抽氣封口等抽真空的步驟。

因此，真空系統在鋰電池生產中是很龐大的系統，真空系統設計的好壞對鋰電池的生產品質有著至關重要的影響。

2 選擇真空泵時的主要考慮因素

真空系統中的核心設備為真空泵，通常選擇真空泵時需要考慮三大因素：極限真空度、抽氣速率、所抽介質成分。

2.1 極限真空度

真空泵的工作壓強應該滿足真空設備的極限真空及工作壓強要求。通常選擇泵的極限真空度

高于真空設備工作真空度0.5～1個數量級。通常鋰電池廠的真空系統要求達到相對真空度 －0.096MPa左右（絕對真空度5325Pa左右），根據GB／T3163—2007《真空技術術語》真空區域的劃分，鋰電池廠的真空系統屬于粗真空系統（103～102Pa）。

2.2 抽氣速率

真空泵的有效抽氣速率比額定抽氣速率低，因此應乘一定系數后再根據樣本選擇合適的真空泵。當樣本上有泵的特性曲線時，從經濟、安全可靠及時間經驗的角度，計算抽氣速率（有效抽氣速率）應當乘以1.5～2.0作為額定抽氣速率，根據泵的特性曲線選擇泵的型號和臺數； 當泵的樣本上沒有特性曲線而只有泵的額定抽速時，由于樣本上給出的額定速率是在1個大氣壓條件下測得的，而泵是在低于一個大氣壓下運行的，因此計算抽氣速率（有效抽氣速率）應當乘以2～4，與樣本上的額定抽氣速率比較，選擇泵的型號和臺數。

2.3所抽介質成分

鋰離子電池工廠的真空系統所抽物質包括：空氣、ＮＭＰ、粉塵、微量電解液等。

ＮＭＰ作為正極合漿生產工藝中ＰＶＤＦ的溶劑，存在于合成的漿料中，并隨著電池的生產流程，存在于涂布、烘烤等工藝流程中， 所以上述工藝過程中，真空系統所抽介質含有ＮＭＰ溶劑。

注液工藝中，電解液是否均勻是影響電池質量的關鍵因素，每個電池在電解液充注之前都要抽真空，并且在抽氣的過程中還要持續脫氣，這一操作可提高電解液的均勻度。因此在注液工藝中，真空系統所抽介質含有微量電解液。

3 有機溶劑的化學性質及對真空泵的影響

3.1 ＮＭＰ 的化學性質

Ｎ－甲基吡咯烷酮（ＮＭＰ）的沸點為204℃（101.3ｋＰａ），熔點為－24.4℃，臨界溫度為445℃。ＮＭＰ是一種極性很強的非質子傳遞溶劑。

能溶解大多數有機與無機化合物、極性氣體、天然及合成高分子化合物，例如能與水和醇、醚、酯、酮、鹵代烴、芳烴等互溶。

ＮＭＰ是鋰電池廠中電極黏和劑聚偏氟乙烯（ＰＶＤＦ）的溶劑，真空泵在合漿、涂布、烘烤等工藝流程中所抽取廢氣便含有 ＮＭＰ。含有 ＮＭＰ 的廢氣在經過涂布機以后， 溫度為90～110℃ 左右。

3.2真空泵的泵油失效

真空泵的潤滑油主要起到潤滑、密封、冷卻的作用，但是在使用過程中會逐步失效，主要有2種失效形式：真空泵油乳化、真空泵油碳化。乳化是指高溫時真空泵所抽氣體中存在能夠與真空泵油反應的化學成分，從而反應生成黏稠狀的物質粘在真空泵葉片上，使其不能迅速做往復甩出運動，進而影響真空泵能夠達到的真空度；碳化是指真空泵油在高溫時產生顆粒狀物質，隨著真空泵的長期運轉，顆粒狀物質使缸體和葉片磨損，進而導致真空度下降。

目前鋰電池廠房在生產過程中，如果使用油泵作為潤滑劑，則生產過程中產生的 ＮＭＰ 會與真空泵油在高溫下反應，使真空泵油乳化而失效，進而使真空泵葉片旋轉困難， 此外， ＮＭＰ也會對吹掃器、密封件等產生影響。因此，油泵在鋰電池廠房中需要頻繁、定期地清洗， 運行中事故多發并且維護費用高，廢品率和維修故障率高。

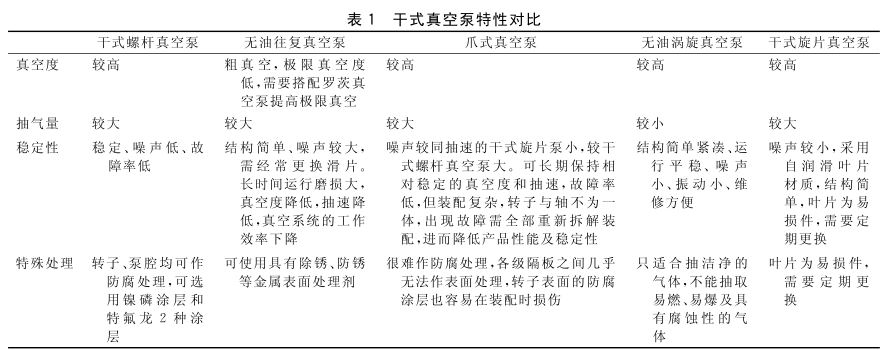

考慮到有油真空泵的上述缺陷，在鋰電池廠房真空系統的設計中，應首選干式真空泵。干式機械真空泵的主要形式有：干式螺桿真空泵、無油往復真空泵、爪式真空泵、無油渦旋真空泵、干式旋片真空泵等。其優缺點見表1。

3.3有機溶劑對真空泵部件的腐蝕及真空泵的防腐措施

ＮＭＰ 溶劑會對真空泵的金屬部件造成極性腐蝕。 這是由于 ＮＭＰ是一種極性溶劑， 極化率極大，當存在離子化合物時，離子化合物易溶解，導電率大，可形成像水溶液一樣的導電溶液，進而發生電化學腐蝕。極性溶劑在常溫下對金屬的腐蝕性較小，但在高溫下對金屬 腐蝕性大，而真空系統所抽的含 ＮＭＰ的廢氣溫度高達120 ℃ ，因此對真空泵的金屬部件采用防腐蝕措施尤為重要。

為了避免有機溶劑及電解液對真空泵金屬部件產生腐蝕，在轉子、泵腔等與所抽有機溶劑接觸的部位采用噴涂防腐涂層的處理是一種非常有效便捷的方法。 其中， 聚四氟乙烯（Ｆ４， ＰＴＦＥ ）可作為真空泵防腐蝕的 理想涂料。這是由于它抗酸抗堿、抗各種有機材料的腐蝕，且?guī)缀醪蝗苡谒械娜軇?；此外還耐高溫耐低溫，長期使用時能耐200～260℃的高溫， 而在－100℃ 時仍可保持柔軟；摩擦系數極低，有潤滑作用，方便真空泵內層結構的清潔。

此外，由于相似相容的原理，有機溶劑對真空泵的橡膠部件，例如丁晴橡膠、氟橡膠，也有腐蝕。為避免有機溶劑對橡膠部件的腐蝕，可采用聚四氟乙烯包裹的橡膠材料。

4 真空系統中針對有機溶劑的后處理工藝

ＮＭＰ 雖然毒性較小，但能夠?qū)θ梭w造成輕微的皮膚刺激、不孕等影響，故在鋰電池生產時 ＮＭＰ濃度高的區域，生產人員應佩戴防毒面具，穿防護服等。此外，若將 ＮＭＰ直接排入周圍環境，會造成一定程度的大氣污染，并且由于 ＮＭＰ易溶于水，可隨雨水一起滲入土壤造成地下水污染。因此真空系統的設計中應避免將ＮＭＰ直接排至廠房外的大氣中， 應當先將真空泵所抽的混合氣體中ＮＭＰ分離出來進行回收，再將其余氣體排至大氣。目前了解到的 ＮＭＰ的回收方式有3種：轉輪吸附技術、深冷回收技術、吸收劑吸收技術。

4.1 轉輪吸附技術

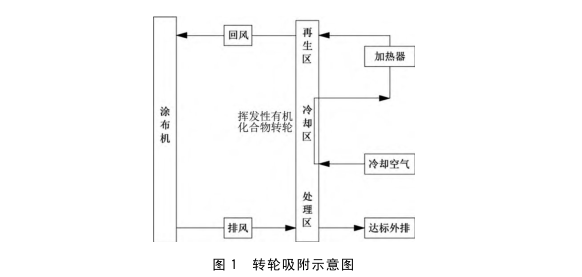

吸附劑有：活性炭、活性炭纖維、沸石分子篩等。轉輪回收設備在處理區吸附ＮＭＰ廢氣， 在冷卻區采用新風對廢氣進行冷卻，在脫附區用熱空氣對 ＮＭＰ 加熱將其脫離出來。脫離出來的含 ＮＭＰ熱空氣還可以送回涂布機實現循環使用。示意圖見圖1。

4.2深冷回收技術

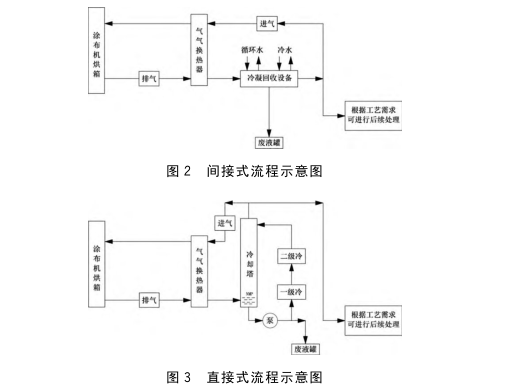

深冷技術是對 ＮＭＰ的廢氣進行冷卻，將其冷凝為液體。主要包括2種方式：間接式技術和直接式技術。間接式技術采用氣 氣換熱器與冷凝回收裝置結合的降溫方式，將大部分ＮＭＰ降溫成液態；直接式技術采用氣氣換熱器與冷卻塔噴淋結合的降溫方式，冷卻塔的冷媒為高純度 ＮＭＰ，將廢氣中 ＮＭＰ混合、冷凝，達到一定量后排出。上述 2種工藝分別如圖 2、3所示。

4.3吸收劑吸收技術

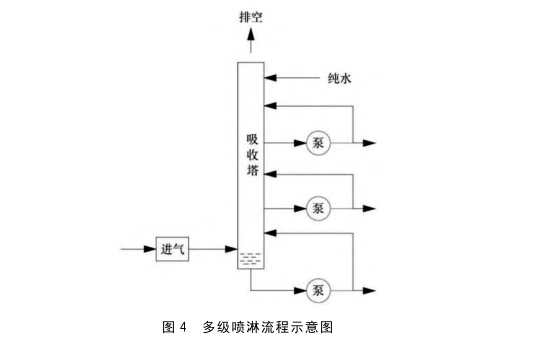

ＮＭＰ 的吸水性強，可用水作吸收塔中的吸收劑對 ＮＭＰ進行吸收。通過泵將塔釜的吸收液輸送至吸收塔上部進行循環噴淋，塔釜的吸收液中ＮＭＰ濃度逐漸增大，當達到特定值即 可排至ＮＭＰ廢液收集罐中。以多級噴淋為例，其工藝流程如圖4所示。

4.4深冷技術與轉輪技術結合

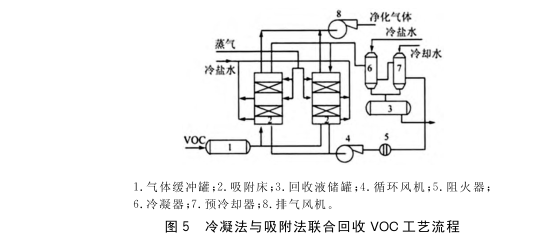

將120℃ 左右含ＮＭＰ的廢氣經過換熱器換熱，溫度降至70℃，新風則被廢氣加熱到80℃。廢氣再經過一級冷凝器（采用冷卻水）降溫至30℃后，經過二級冷凝器（冷水） 降溫至15℃， 此時可對一部分 ＮＭＰ 氣體實現冷凝回收。另一部分未冷凝的廢氣經過活性炭的吸附處理， 被一些體積較大的活性炭截留，而ＮＭＰ溶劑中的有機溶劑則被吸附到活性炭（吸附塔）的 細孔中。廢氣經過活性炭之后，未被吸附的部分再次經過冷凝塔進行處理，最終排到大氣中。 此外，活性炭的吸附量比例達到35％ 時就已經使其吸附能力達到飽和狀態，進而開始吸收熱空氣釋放廢氣達到再生的狀態，因此，應將活性炭釋放的廢氣與生產中產生的ＮＭＰ廢氣 一起排入冷凝塔進行回收，并且要定期檢查活性炭裝置的吸附能力，對使用過程中使用次數 過多的活性炭及時進行更換。具體的工藝流程如圖5所示。

該方法適用于高濃度、單一組分有回收價值的ＶＯＣ 的處理，由于該方式處理成本較高， 通常情況下，ＶＯＣ 體積分?jǐn)?shù) ≥5000×10－6，回收效率介于50％～85％之間，才可適用冷凝處理；體積分?jǐn)?shù) ≥1％ 以上時，回收效率 ≥90％。

這種方法受外界溫度、壓力影響小，不受氣液比影響，回收效果穩定，可在常壓下直接冷凝， 且可以直接回收到有機液體，無二次污染。缺點是要得到較高的回收率需要采用較低溫度的冷凝介質或較高的壓力，使得能耗較大，設備材質及運行費用也較高。

5 結論

國內對鋰離子電池廠房的真空系統設計已有的研究較少，而真空系統對鋰電池質量和生產人員的健康有著重要的影響，故本文對該領域的設計內容進行了一定程度的總結，包括工藝流程、真空泵的選型、真空系統所抽介質后處理技術等，主要結論如下：

1）選擇真空泵時應滿足其極限真空度高于真空設備工作真空度（相對真空度 －0．096 MPa左右）0.5～1個數量級。

2）選用干式真空泵可避免油泵遇到 ＮＭＰ溶劑發生泵油失效的問題。

3）真空泵與有機溶劑接觸的表面應噴涂聚四氟乙烯等涂料來避免有機溶劑的腐蝕。

4）ＮＭＰ的回收方式有3種：轉輪吸附技術、深冷回收技術、吸收劑吸收技術。此外還可將上述技術進行結合使用。將這些回收技術應用到真空泵的后處理系統中，可最大程度減少?gòu)S房中ＮＭＰ對生產人員健康的影響及對環境的污染。
