電子工業廠房通風空調系統的優化設計工作車間的潔凈化，通風換氣的加強，組織氣流的合理，在取得生產績效和節能方面起著至關重要的作用一直是各大電子公司高度重視和關注的話題。然而工業廣房的暖通設計較復雜，情況各異，要求也高，有一定難度所以必須根據不同情況區別對待做到既簡明又合理。本文將以某一具體實例，對此潔凈空調系統的設計進行具體討論，希望能為今后此類潔凈車間的暖通設計提供一定的參考性建議。

1 項目背景分析

本工程為太倉市同維電子有限公司二期主車間項目，該項目位于太倉市。201號建筑暖通設計包括:一般空調及凈化空調系統:工藝排風系統和排煙系統。

2 主車間潔凈空調系統的處理方案

本工程項目主車間的潔凈空調系統對四層凈化工藝性采用新風經過新風空調機組(MAU)熱濕處理后，與來自回風夾道的回風經過循環機組(RCU)熱濕處理，通過高效送風口送至潔凈房間，以保證房間的潔凈度和房間的正壓、人員新風量及溫濕度要求。

2.1 潔凈車間的各項要求

2.1.1 各車間的空氣潔凈級別

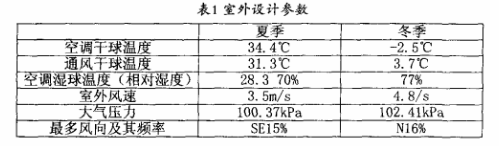

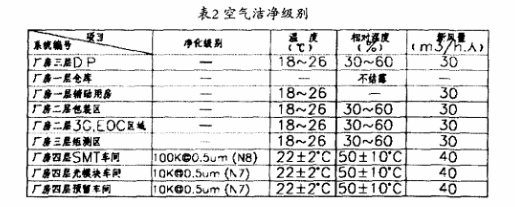

根據《潔凈室施工及驗收規范》GB 50591-2010規定同維電子公司主車間的室外設計參數如表1所示，各分區的室內空氣潔凈要求如表2所示。

根據表2要求結合本工程的實際情況，對本車間的各個潔凈房間空氣潔凈級別進行規劃。

2.1.2 潔凈室的溫濕度要求潔凈室(區)的溫度和相對濕度應該與電子生產工藝向適應。無特殊要求時溫濕度已經控制在18~26℃，相對度控制在45%-65%。有特的要求溫度和適度則要根據具體情況而定，可以適當減少或增加。如某車間的生產過程要求低溫，一般溫度控制在2~8℃相對濕度要低于45%。怎樣的溫濕度控制標準才符合生產工藝要求呢?

首先讓我們看一下溫濕度的作用。從生產工藝的角度分析，每個生產線應有不同的控制參數要求;從衛生學角度分析，濕度高容易使細菌特別是霉菌滋生繁殖溫濕度越低越能抑制細菌的繁殖，雖然濕度低易起塵，使細菌擴散。但綜合分析.濕度偏低些還是有利的。在各生產清凈區溫濕度控制中，不必強求統一的參數標準，而應根據不同產品的生產藝要求進行確定既有利于空調系統調節操作，又有利于生產控制。

2.1.3 潔凈室的舒適度要求

潔凈室的溫濕度不但要滿足生產工藝的要求，也要滿足操作人員的舒適度的要求，滿足生產工藝是潔凈室的特殊要求滿足操作人員的舒適度是一般要求。從人的角度分析，人是清凈室內主要的發塵源，作業人員進入潔凈區必須穿戴與潔凈室的空氣潔凈度等級相適應的工作服口罩等由于潔凈工作服的透氣性較差，為了保證作業人員的工作環境，提高勞動生產率在潔凈室生產工藝對環境的溫濕度沒有特殊要求時，潔凈室內的溫濕度主要是考忠作業人員的舒適程度。

2.2 潔凈空調系統處理

在集中處理空氣過程中，室內回風和室外新風混合后，經過表冷器冷卻降濕后，直接送人空調房間或者加熱后再送人空調房間稱為一次回風;二次回風是指經過表冷器的處理后，把加熱段的功能由二次回風來代替的系統:還有一-種是全新風系統，新風經過處理，送入潔凈室，然后不回風直接排入大氣。這種系統形式用于不可以循環利用的情況。

本車間潔凈空調系統采用--次回風系統，局部負全排，是常見的凈化空調系統。設新回風混合段、初效過濾段、表面式冷卻段、流線擋水段、再熱段、增壓送風段、加濕段、消聲段、中效過濾段、亞高效過濾短、出風段，其中表面式冷卻段，高效過濾器的設置在最末端，這是凈化空調區別于一般空調系統的最主要的特征。冷媒采用8℃冷凍水，加濕器采用蒸汽加濕器。主要功能段設檢修門、觀察窗、檢修燈。為防止空調機組停工時回風倒灌，回風設置在初效過濾器的后端。

新風處設置新風機組，系統中的90%多來源于新風，而塵粒又是細菌的載體，所以新風處理是系統中重要環節。新風采用初效和中效二級過濾?？照{(diào)凈化系統所產生的空氣經三級過濾后進入潔凈室，承擔的任務主要有兩個:滿足潔凈室(區)各環境指標如潔凈度、溫濕度壓力等的要求;再一個就是帶走室內所產生的污染。這些都是要潔凈空調系統來完成。

2.3 潔凈空氣凈化設備

潔凈室內必須保證充足的新風量，它是保證工作人員身體健康的重要措施，如果新風最不足.在室內長期停留的人員將有氣悶、息倦、以至頭暈、心率偏快等提高不舒適的癥狀發生，T作人員的患病幾率顯著增加因此在空調凈化系統中要有充足的新風量。新風量是衡量室內空氣質的一個重要標準，新風量直接影響到空氣的流通。

2013年我國發生多起禽流感H7N9病毒傳染的嚴重病例，相關調查部門對80家公共場所的空氣質量進行抽查，檢查結果90%屬于嚴重污染在天津市首次空氣質量調查活動中，對50家室內空氣污染嚴重的單位和家庭進行了檢測，結果發現大多數室內空氣污染物(甲醛等)并沒有超標為什么在眾多空氣污染物都沒有超標的情況下，室內空氣仍然污染嚴重呢?經調查發現其共同的特點是通風不好，也就是說新風量不足。那么對于潔凈室來說40m3/h，每人的限量是最低的了。

2.3.1增加新風機組

根據筆者多年所從事空氣凈化系統的建造和日常管理已經認證的實踐中，由于新風比較臟，對于凈化系統，90%以上的塵源來自新風，再加上如果新風口無紡布更換不及時，新風量很容易得不到補充，這對室內的污染空氣得不到及時排放。再--·個還會使空調器加熱和表冷器很快就堵塞，中效過濾器以及高效過濾器的壽命大為縮短。由于經濟方面的原因，對中效過濾器和高效過濾器不能很快地更換，系統內的空氣品質大受影響。

出于以上考慮，在每套凈化空調系統前段都增加一臺新風機組，風機控制安裝變頻器調節新風機組的送風量，里面設置粗效段、風機段、中效段。加強新風處理對提高進風品質是十分必要的，直接阻擋室外的塵源，所花的經費不多且收效很大。一般情況下，最末一級過濾器決定空氣凈化的程度，上游的各級過濾器只是起到保護作用它保護下風段過濾器以延長其使用壽命，保護空調系統正常T作。那么這個新風機組也可以稱作是“預過濾器”。這對延長高效過濾器的使用壽命起很大作用，根據工作需求盡量減少更換高效過濾器的頻率新風機的應用，保證潔凈室的空氣新風量充足，維持潔凈室內足夠的送風量。根據本人多年的經驗在潔凈室的維護管理中，個別時間無法查明的房間送風量減少，同時上級部門的突擊檢查，使得這個時候，新風機的設置更顯重要。

2.3.2 增加組合式凈化空調柜

組合式空調柜是由各種空氣處理功能段組裝而成的一種空氣處理設備。適用于阻力大于100Pa的空調系統。機組空氣處理功能段有:空氣混合均流過濾冷卻、次和二次加熱去濕加濕、送風機、回風機噴水消聲熱回收等單元體凈化機組功能段的設置要根據生產工藝或潔凈室要求確定，這是基本原則。凈化機組功能段的合并及取舍要與空調房的設計緊密結合起來。必須對凈化機組中的微生物污染點進行控制。由于結構、溫濕度較適宜細菌等微生物的滋長，凈化機組的箱體過濾器、消聲器加濕器等成了潛在的微生物污染點，必須對其進行控制。如機組箱體應無破損、無銹蝕耐消毒保溫及密封性能好，可使用如在冰箱上已廣泛應用的抗菌材料過濾器性能指標符合要求;消聲器加濕器等不滯留可凝物;機組內經常清洗或消毒。

3 潔凈室排風系統處理方案

潔凈廠房在生產過程中不可避免地將會有各種粉塵、有害物質等的排出，防止它們最好的方法就是將這些粉塵和有害物質利用設備局部排風的方式排出室外。

同維電子有限公司二期主車間在軸助動力設施房間衛生間和更衣室設置通風系統。換氣次數如表3所示。換氣次數:送人房間的氣流充滿整個潔凈室凈化工程斷面，它像“活塞作用”那樣把室內隨時產生的灰塵壓至下風側，再把灰塵排至室外。

潔凈室的排風系統設計時，應采取下列技術措施，防止在潔凈室的凈化空調系統停止運行時，室外空氣倒灌流入室內，引起污染和積塵。工程中常用的防倒灌措施有兩種，一種是設置中效過濾段，二種是采用止回閥。含有易燃易爆局部排風系統應采用與排除物質相適應的防火防爆;對排含有蒸汽和凝結性物質的排風系統，應設置坡度及排放口，以便及時排除凝結液;潔凈室應根據生產工藝要求設置事故排風系統。事故排風系統應設自動和手動控制開關，手動控制開關應分別設在潔凈室及潔凈室外便于操作的地方。一般對于有可能散放有害氣體或易燃易爆氣體的潔凈室(區)應設事故排風系統。

4潔凈室排煙系統的處理方案

《潔凈室施T及驗收規范》℃B 50591-2010規定:電子工業潔凈廠房散走廊應設置排煙設施。潔凈室電子工業潔凈廠房防排煙設計應符合現行國家標準《建筑設計防火規范》GB50016的有關規定。

同維電子有限公司二期主車間對面積大于300m的房間長度大于20m的走道，如不具備自然排煙條件，設計了機械排煙，排煙風量大于每平米60℃MH;對設計了機械排煙的區域，如為潔凈區或該防煙分區為內區，另設計了機械補風系統補風量不低于排煙量的50%;設置機械排煙的場所，其排煙風機的排煙量，當擔負一個防煙分區排煙時，應按每平方不小于60m計算排煙量;擔負兩個或以上防煙分區的排煙系統時應按最大的防煙分區的面積每平方米不小于120m3/h計算排煙量，單臺排煙風機的最小排煙量每平方米不于7200m3/h。

排煙口的設置應設置在頂棚內的墻面上且與臨近安全出口相鄰邊緣之間的水平距離不應小于1.5m，據可燃物體的距離不應小于1.m;排煙口和排煙閥平時應關閉，并應設手動或自動開啟裝置，排煙口與該防煙分區內最遠的水平距離不應超過300m。

5結語

太倉市同維電子有限公司二期主車間項目潔凈空調系統對四層凈化工藝性采用新風經過新風空調機組(MAU)熱濕處理后，與來自回風夾道的回風經過循環機組(RCU)熱濕處理，通過高效送風口送至潔凈房間，保證了房間的潔凈度和房間的正壓、人員新風量及溫濕度要求。采用一次回風系統，其中表面式冷卻段，高效過濾器的設置在最末端，這是本空調凈化系統區別于--般空調系統的最主要的特征。在空調凈化系統增加新風機組、組合式凈化空調柜，保證了充足的新風量。最后加上對排風系統與排煙系統的設計，完成了項目完整的暖通系統的設計，提供了電子生產的良好環境，從源頭上保證了公司后期運營各方面的經濟效益。
