恒溫恒濕空調技術相對而言已經比較成熟，但是超高精度的恒溫恒濕空調技術則是一個缺少實踐和經驗的課題。某超高精度潔凈試驗室基礎設施改造項目中，試驗室的環境溫度（20±0.1）℃參數保證是決定科研成果的重要因素，也是空調系統設計的技術難題。

工程概況

某超高精度的試驗環境項目，實驗區建筑面積155㎡，其核心區面積為54㎡。廠房為單層建筑，下弦高度7.5m，核心區內溫度要求為（20±0.1℃），濕度要求45％～65％，潔凈級別為美國聯邦標準FS.209EM5.5級（即習慣采用的英制10000級，即7級）。核心區內熱源瞬間峰值功率為5kw，熱源平均功率為3kw。

核心區設計方案的確定

根據工藝提出的技術要求，設計了兩套恒溫恒濕空調系統。冷（熱）源采用風冷冷熱水機組，空調末端采用組合式空氣處理機組，冬季送熱風，夏季送冷風來滿足核心區的溫濕度要求。

1.核心區送風量的確定

核心區送風量應根據潔凈度等級及室內熱濕負荷、溫度精度兩方面因素來確定。（1）保證空氣潔凈度等級的送風量

潔凈等級為7級的潔凈室其換氣次數應為15次/h～25次/h。本項目核心面積為54㎡，高度為4ｍ，根據25次/h換氣次數確定的送風量應為5400m3/h。

（2）室內熱濕負荷、溫度精度計算確定的送風量

根據《暖通規范》，當溫度波動范圍為±0.1℃～±0.2℃，推薦的送風溫差為2℃～3℃±0.1℃建議取1℃。核心區房間內總顯冷負荷為3270Ｗ，經過計算確定送風量為9800m3/h。

2.氣流組織形式的確定

空調房間常用氣流組織的送鳳方式按其特點可歸納為側送、孔板送風、散流器送風、條縫送風、噴口送風等?？装逅惋L(fēng)射流的擴散和混合比較好，射流的混合過程很短，溫差和風速衰減快，因而工作區的溫度和速度分布相對比較均勻。因此，對于區域溫差和工作區風速要求嚴格、單位面積風量比較大、室溫允許波動范圍較小的空調房間，宜采用孔板送風的方式。氣流組織形式為上送下回的方式，送風經高效過濾器送至吊頂上部的靜壓箱內，再經孔板送入室內，下部采用地板隔柵回風，回風經隔柵地板由回風夾壁回至夾層，由回風管道接至機組。經過計算，孔板需要的開孔面積為1.39㎡，孔板的孔徑為5㎜。為了安裝及氣流入口處的擴散，穩壓層的高度不應小于0.2m，因此選取h＝0.2m。

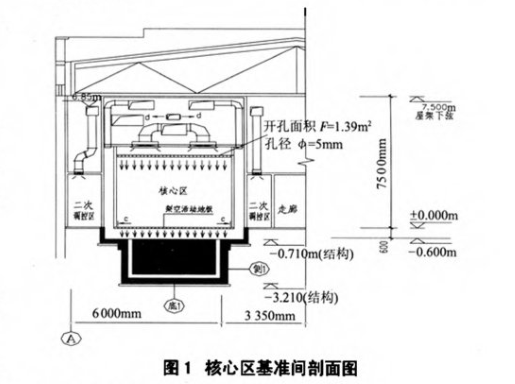

在設計中還應注意，當送冷熱風時，需在穩壓層側面及頂部加保溫措施。此外，穩壓層還要求有良好的氣密性，為了更好的氣流組織，孔板下送方式回風口—般均設置在房間下部。核心區基準間剖面詳見圖1。

3.核心區基準間溫濕度主要干擾因素的控制

3.1圍護結構的影響

由于核心區基準間的溫度精度要求較高，需要該區域的周圍環境保證溫濕度恒定。所以在核心區基準間的四周設計了20℃±0.5℃的調控區，由于該區域的地面是架空地板，地面對其無擾量，同時在吊頂內設計了送回風系統，使吊頂內的溫度控制在25℃以下，最大限度地保護楱心區的溫度不受周圍環境的干擾。

3.2人員進出、設備、照明的影響

這3個因素對核心區溫濕度有一定的擾量，我們對甲方在運行管理方面提出了—些要求。由于核心區內設備熱源瞬間峰值功率為5kw，熱源平均功率為3kw，我們要求在制造精密配件前，啟動空調設備，待設備運行到穩定狀態時，即熱源功率穩定3kw時再開始生產任務，在試驗進行前，參與試驗的人員應進入試驗區，嚴禁試驗中間有人員進出。照明設備在試驗前要確保穩定工作，待照明設施工作—段時間穩定后，方可開始試驗。

3.3新風對系統溫濕度的影響

根據房間正壓度及人員、新風量的要求，核心區新風量為380m3/h，新風量雖然不大。但新風對室內的擾量卻不容忽視。在本項目中，我們把新風進行了預處理，即單獨設計了一套新

風機組供給核心區和調控區的空調機組使用，去除新風中帶進室內多余的濕量，以減少其對核心區濕度的影響。

由于新風機組的運行和確保新風量，室內的正壓度也有效地建立起來，不僅保證了溫溫度，也為潔凈度的保證提供了有利條件。

4.核心區空調溫濕度的控制

4.1夏季的溫濕度控制

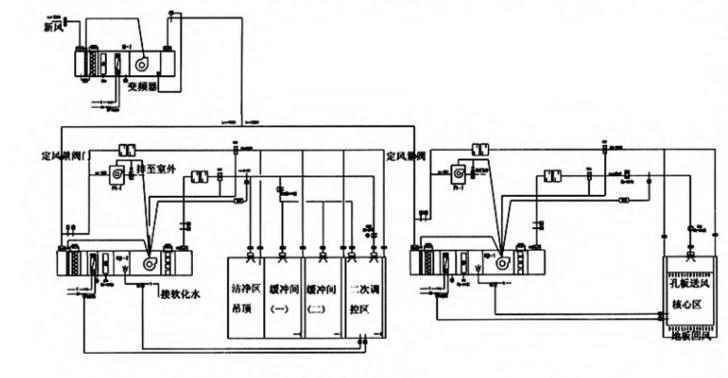

核心區基準間的空調系統為 KJ1-1，周邊二次調控區的空調系統為 KJ1-2，兩套空調系統共用一合新風機組。空調系統原理圖見圖2。當核心區基準間室內溫度升高時，開大空調機組 KJ1-1表冷器電動兩通閥 ML2。當溫度波動時，調節機組內電加熱器 DR1，使室內溫度控制在t=20℃。當新風出風溫度升高時，開大新風機組內表冷器電動兩通閥 ML1，使新風機組出風口新風的含濕量控制與室內相同，出風溫度控制在11℃。

4.2冬季的溫濕度控制

由于核心區地處建筑的中心，且有設備發熱，所以在冬季核心區及調控區內均需制冷來保證溫度。調節空調機組 KI1-1內表冷器電動兩通閥 ML2的開度，使回風的溫度控制在20℃。調節空調機組 KJ1-1加濕電動兩通閥 MS的開度，以控制回風的濕度。調節新風機組 X1-1內電加熱器，使新風的溫度控制在 10℃；調節核心區電加熱器和調控區的微調電加熱器以控制送風的溫度精度。

5.冷凍水出水溫度的控制

要想保證組合式空氣處理機組的出風溫度的恒定，控制風冷冷水機組的出水溫度也是一個重要環節。從焓濕圖中可以得到，核心區室內空氣的露點溫度為11℃，這就要求進入盤管的冷媒溫度要保證在 4℃~6℃之間，因此，在設備選擇時，我們向主機廠家提出出水參數的要求，要求風冷熱泵冷熱水機組的出水溫度要達到(5+0.5)℃。為確保出水溫度的精度，在冷水機組的供水總管上加裝了常壓密閉水箱，增加系統的水容量并進一步使出水溫度保持穩定

通過采用以上技術措施，可以控制住核心區的溫濕度精度，保證試驗的順利進行。
