1、工程概況

本工程為重慶某紙品后加工整理車間，建筑主要功能為裁切紙張，車間內主要工藝設備有平板切紙機、令紙包裝機、6P切紙機、箱包裝機、箱堆機。整理車間要求具有恒溫恒濕環境，空調面積為2640m²，層高為6.1m。

2、主要設計參數

2.1室外設計參數

根據該工程所處地理位置，室外氣象參考重慶地區，其室外計算參數按《工業建筑供暖通風與空氣調節設計規范》（GB50019—2015）中標準氣象參數選用，如表1所示。

2.2室內設計參數

根據工藝要求，室內設計參數夏季溫度（25±2）℃，相對濕度（50±5）%；冬季溫度（20±2）℃，相對濕度（50±5）%。

3、負荷計算

冷熱負荷計算。整理車間的負荷由以下幾部分組成：外圍護結構負荷、燈光照明負荷、工藝設備負荷及人員和新風產生的負荷。其中，最主要的負荷是新風產生的負荷及外圍護結構的負荷；因工藝設備散熱量大，所以這部分熱負荷也不可忽視。該項目夏季空調計算冷負荷1650kW（其中新風冷負荷1062kW）；濕負荷為1170kg/h，（其中新風濕負荷為1056kg/h）；冬季空調計算熱負荷為568kW。

4、冷熱源

4.1冷熱源形式

控制精度不高的項目，冷熱源可采用直接蒸發式空氣處理機組，當系統較大或系統精度控制要求較高時，多用風冷或水冷冷水機組制備空調冷凍水，以作空調冷源。

本工程冷熱源：由冷水機組為空調系統提供冷水，冷水溫度為7~12℃；由空氣源熱水機組為空調系統提供熱水，熱水溫度為40~45℃。

4.2冷熱水系統

冷熱水系統采用定流量運行。設差壓旁通裝置，根據負荷變化，制冷機和熱水機自動卸載以節約部分負荷的運行費用?？照{(diào)機組的冷熱水管上設有電動調節閥，可根據用戶側負荷變化調節閥門開度，保證室內參數穩定。

冬、夏季空調模式切換，采用手動方式設置。由于制冷機和熱水機室外布置，盡管重慶地區近年的最低氣溫都在0℃以上，但為防止極端氣溫影響，水系統設低溫報警，當水溫低于2℃時，手動開啟總管低點和機組進出水管底部的泄水閥，排空系統以免設備管道凍裂。來年氣溫回升后再注水。每臺制冷機和熱水機的供回水管上均設旁通閥，每次注水前沖洗管路時，關閉進出口閥門，開啟旁通閥。管路清洗干凈后關閉旁通閥，開啟供回水閥門。

5、空調系統設計

5.1新風系統

《工業建筑供暖通風與空氣調節設計規范》（GB50019—2015）規定，空調系統最小新風量應取下列兩項中的較大值：

①補償排風和保持房間正壓所需風量之和；②工業建筑應保證每人不小于30m3/h。由于房間內工作人員約為20人，其新風量遠低于維持空調區域正壓所需的新風量，故按后者選用新風量。由于工藝設備排風量為27270m3/h，為保證車間正壓，按兩次換氣次數計算新風量，故新風量為工藝排風與正壓新風量之和，計算得59480m3/h。

5.2恒溫恒濕空調系統

5.2.1恒溫恒濕系統的選擇

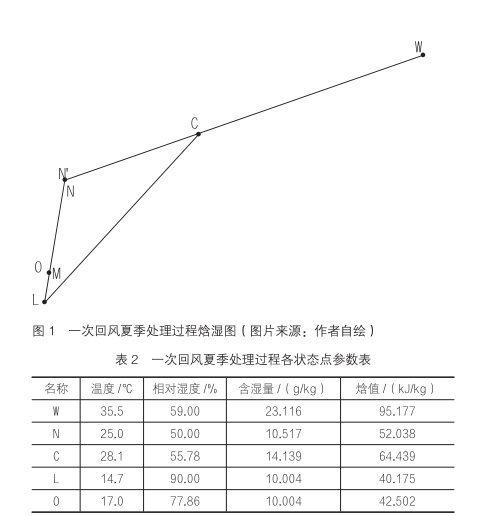

《工業建筑供暖通風與空氣調節設計規范》（GB50019—2015）中指出，大、中型恒溫恒濕類空調和對相對濕度有上限控制要求的空調系統，新風宜預先單獨處理或集中處理。本工程空調系統采用“新風處理機組+組合式空氣處理機組”的模式。嚴衛東等人認為，二次回風系統與一次回風系統相比，可有效減少再熱量，系統節能效果明顯，且具有較好的抗干擾性和較高的控制精度，所以本工程中采用二次回風系統。

新風機組由初中效過濾段、表冷段、加熱段、風機段組成。組合式空氣處理機組由初中效過濾段、一次混風段、表冷段、二次混風段、熱水加熱段、電極加濕段、電加熱段、風機段組成。

制冷除濕工況下的再熱方式，優先秩序?yàn)槎位仫L(fēng)、熱水加熱。電加熱器僅在電動風閥調節精度受限，或者閥門損壞或冬季高濕天氣因融霜導致熱量不達要求時用于微調。

由于沒有蒸汽來源，恒溫恒濕機組在冬季采用電極加濕，能耗較高。在熱電廠建成，有蒸汽源后，宜優先改造。電極加濕量可根據室內濕度變化自動調節。

5.2.2氣流組織

氣流組織設計也是影響恒溫恒濕空調系統精度的主要因素之一，在高精度的恒溫恒濕室內設計氣流組織，應考慮以下原則：合理的氣流組織流程；充分發揮送風氣流的冷卻或加熱作用；建立一個穩定均勻的溫度場，以保證在氣流到達工作區時，其平均溫度與工作區的溫度差不超過允許的溫度波動值。

本次設計的氣流組織為“上送下回”形式。送風口設置在工藝設備人員操作的區域，室內送風口均勻布置，無死角，回風口設置在車間靠墻位置，回風支管自吊頂向下延伸至距地面1.6m處，回風口布置盡量均勻。

按照?qǐng)D集《風口選用與安裝》（10K121），送風口射程6.1m，風量2890m³/h，選用規格Φ450mm的圓形散流器64個，每個風口配圓形手動平行式多葉調節閥，回風風口采用26個800mm×280mm的單層百葉風口和13個600mm×400mm的單層百葉風口?；仫L(fēng)口風速為1.69m/s，風管布置圖如圖3所示（截取部分風管布置圖）。

6、結語

本文結合工程實踐，對造紙后加工整理車間恒溫恒濕區域空調系統的詳細設計進行了步驟分析。由于恒溫恒濕空調系統的復雜性和特殊性，在設計過程中，設計人員對于設計參數的取值、新風量的計算方法、空氣處理過程的計算，以及氣流組織的布局，都要做到綜合考量，選擇最合理的空調系統方案，確保系統正常運行。
