被稱為“美麗經濟”的我國化妝品工業，從20世紀80年代起步，90年代后期迅猛發展，化妝品市場銷售額以年平均20%的速度增長。

在高速增長的背后，不可避免地出現了產品質量、使用安全等問題，尤其是我國化妝品生產企業絕大部分規模小、生產條件和裝備落后、質量管理水平低已成為阻礙趕超國際知名企業的一大障礙。在此背景下，化妝品生產企業衛生規范(2007版)》明確提出“生產眼部用護膚類、嬰兒和兒童用護膚類化妝品的半成品儲存間、灌裝間、清潔容器儲存間應達到30萬級潔凈要求；其它護膚類化妝品的半成品儲存間、灌裝間、清潔容器儲存間宜達到30萬級潔凈要求。凈化車間的潔凈度指標應符合國家有關標準、規范的規定”。這實際上就是將很早就提出來的“化妝品要按《藥品生產質量管理規范》即GMP組織生產”的改革意見正式部分開始實施。提高化妝品制造企業準入門檻，與國際接軌，按GMP標準組織生產是我國化妝品生產企業發展的必然要求。

筆者根據自己20多年來設計眾多化妝品廠的經驗，特別是近幾年主持設計了國內幾家規模較大的、按GMP標準建設的化妝品企業的經驗和認識談?wù)劵瘖y品GMP工廠設計，以供企業在今后的新建、改建、擴建中有所借鑒。

1、GMP標準簡介

所謂“GMP”，是《藥品生產質量管理規范》，即“Good Manufacturing Practice”的英文縮寫“GMP標準”就是為了確保藥品的質量，對其生產環境中的空氣塵埃粒子和細菌進行過濾清除而提出來的凈化要求。所以“GMP”的核心是對生產區環境(廠房或車間)的灰塵和細菌提出了凈化控制指標，即“生產區凈化標準”。國際上有代表性的“凈化標準”是：國際ISO14644凈化標準。其標準的要點內容是：(1)空氣潔凈度等級劃分；(2)連續的監測技術要求；(3)凈化設計與施工；(4)凈化區的運行。其中，“空氣潔凈度等級劃分”和“凈化設計與施工”是標準的重點。所謂"空氣潔凈度"是指受控生產(區)內所允許的微塵粒子在空氣中的最大允許濃度，以每立方米多少個粒子表示(pc/m’)。要被凈化的灰塵的粒徑一般為0.1μm~5μm。

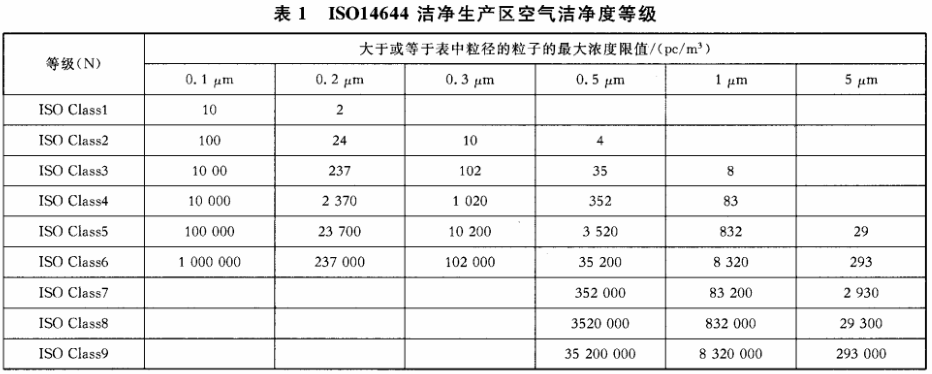

表1為ISO14644空氣潔凈度等級劃分。表1中的空氣潔凈度等級的狀態為靜態限值，也就是說，潔凈生產區的設計要在“靜態”時能達到表中規定的潔凈度級別的限值，以能夠滿足“動態時要求的條件?！办o態”是指生產設備已安裝好并處于運轉中，但沒有操作人員在場的狀態；“動態是指所有設備都在規定的操作方式下運轉，并有一定數量的人員在工作的狀態。

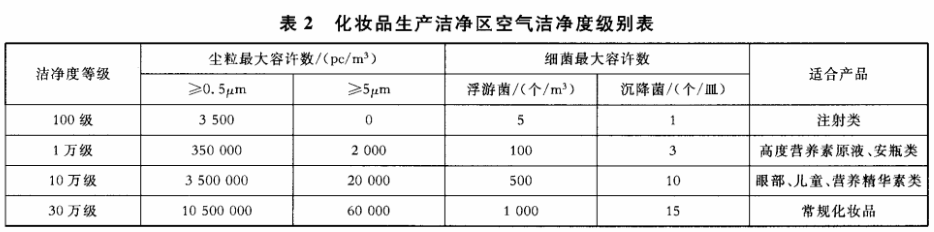

我國化妝品行業目前還沒有制定行業GMP標準，原則上是參照制藥行業的GMP標準《醫藥工業潔凈廠房設計規范》GB50457-2008進行化妝品GMP工廠設計，其潔凈生產區空氣潔凈度級別分為4個級別，即100級、1萬級、10萬級和30萬級(受控塵粒徑0。5um~5um，測試狀態為動態)，如表 2。

2、化妝品企業GMP工廠設計

化妝品企業GMP工廠設計(新建、改建或擴建)，在滿足《化妝品生產企業衛生規范(2007版)》(GHP)的前提下，應參照《醫藥工業潔凈廠房設計規范》國家標準GB50457-2008進行。主要設計內容包括：廠址選擇；工廠總平面布置；生產工藝設計；潔凈廠房平面布置；工藝設備和管線；建筑；凈化工程裝修。分別闡述如下：

2.1 廠址選擇

按照GMP標準，化妝品企業廠址選擇應滿足以下要求：

(1) 大氣含塵濃度低，遠離交通要道、鐵路、碼頭、儲倉、堆場等易散發粉塵100米以上的地方；

(2)大氣中含菌濃度低，遠離居民區、垃圾區、環境污染50米以上的地方；

(3)受條件限制，不得已在環境質量較差的地方建廠時，則須選址在空氣污染源的最大頻率風向的上風側或全年最小頻率風向的下風側；

(4)無振動、噪聲干擾的地方。

2.2 工廠總平面布置

廠址選定后，合理地進行廠區內總平面布置設計對建成后的潔凈廠房能可靠、經濟運行和確保產品質量也至關重要。工廠總平面設計主要要考慮如下因素：

(1) 潔凈廠房位于廠區內遠離界外道路、污染源下風側和界內人流、物流少穿越的位置；

(2) 潔凈廠房和潔凈輔助用房(如空氣凈化箱系統)、公用動力用房(如真空系統、壓縮空氣系統純水制備系統等)生產管理用房(如車間辦公室、常用零部件室等)，在規范、工藝允許的前提下，盡量布置在同一幢廠房內，既減少管線及人流、物流長度可能造成的污染，又方便管理，更可節約能耗；

(3) 工廠內其它辦公樓、庫房、鍋爐、配電、消防等，在考慮和生產主體--潔凈廠房無污染關聯的前提下，必須路徑短，有較為寬敞的廠區道路、綠化帶、草坪等美化設計。

2.3生產工藝設計

產品生產工藝設計是決定潔凈廠房構造、空間(面積和層高)等的重要依據。化妝品生產工藝總的來說是屬于“攪拌混合配制”生產工藝，即：按照產品的配方和加料順序?qū)⒏鹘M分原料加入鍋內進行攪拌混合而成。通常有常壓混合(熱混合或冷混合)以及真空乳化混合(真空熱乳化混合或真空冷乳化混合)兩種生產工藝。按生產特點又分連續式、間歇式和連續+間歇混合式，按照設備運行操作方式又可分自動、半自動和人工等生產工藝。具體采用哪種生產工藝，關鍵是要依據企業自身產品、生產規模、生產特點、設備運行方式、投資等設計合理的工藝。對于多品種、小批量、切換頻繁的企業宜采用間歇式生產工藝，品種單一、產量大的企業通常采用連續式生產工藝。

2.4 潔凈廠房平面布置

按潔凈標準建設的化妝品廠房或車間，其平面布置一般要滿足下列要求：

(1)產品的生產工藝、工序，即要順著產品的制造工序流程布置，盡量避免“逆行”布置；

(2)空氣凈化等級要求，做到人流、物流分開，且路徑短，盡量減少交叉，并布置空氣吹淋室、氣閘緩沖間和物料傳遞窗，合理設置區域間壓差；

(3)足夠的工藝設備、管線安裝，以及工序操作、人員操作、人流、物流等空間(面積和層高)，還應考慮大型設備進、出、安裝、維修的空間；

(4)少設隔間，盡可能采用大體量、大開間的平面布置，合理布置好“四個關鍵區域”，即潔凈生產區、潔凈用輔助間、生產現場管理區、公用動力設備區，把它們盡量安排在同一廠房內，使各種管線最短、管理維修方便，減少冷量、熱量和電能消耗，減少建設投資和運行成本；

(5)布置防蚊、蟲、鼠設施，以及清潔、消毒衛生設施；

(6)消防、安全設備、設施，以及人員撤離等以上潔凈廠房平面布置要求，其中最重要的一點就是要充分滿足生產工藝、工序和操作空間的要求。在這里，必須指出：化妝品生產從設備、工藝上看似簡單，但實際上由于工序多、流程長、品控嚴等特點，所以從質量管理、生產效率的角度講，還是比較復雜的。如果布置不合理，必然影響生產效率和質量。以下列舉出的化妝品兩大生產工序“混合配制”和“灌裝包裝”需要布置的各個區域，是廠房平面布置設計必須考慮到的，這對提高質量管理和生產效率是一個硬件上的保證：

a.混合配制：男、女換鞋緩沖間、第一更衣間第二更衣間、洗手、消毒(免接觸式?jīng)_洗和噴霧消毒)間、風淋緩沖間、即用大料儲存間、即用小料儲存間、配料間、混合配制間、配料容器和器具洗滌消毒存放間、半成品儲存間、半成品放料快速檢驗室、輔助動力間(真空、壓縮空氣等)、純水制備間、空氣凈化機房、人流、物流及參觀通道、生產現場辦公室、設備配件和維修工具用具間、循環水系統、鍋爐房、消防泵房、男、女衛生間(水沖式)等區域。

b。灌裝包裝：男、女換鞋緩沖間、第一更衣間、第二更衣間、洗手、消毒(免接觸式?jīng)_洗和噴霧消毒)間、風淋室或通道、潔凈通道、玻璃類包裝瓶脫包間、玻璃類包裝瓶洗瓶間、玻璃類包裝瓶烘瓶間、玻璃類包裝瓶凈瓶存放間、非玻璃類內包材脫包準備間、非玻璃類內包材消毒間、潔凈非玻璃類內包材暫存間、半成品、內包裝瓶等灌裝等待過度間、灌裝間作業人員緩沖、二次洗手消毒及風淋間、灌裝間、包裝間、外包材準備間、成品暫存間、灌裝機及部件清洗消毒間、潔凈灌裝機存放間、灌裝間用具用品洗滌消毒間、工作服洗滌消毒存放間、清潔間、車間辦公室、質檢中心、空氣凈化機房、灌包裝機零配件存放維修間、物流通道、人流通道、參觀通道、男、女衛生間(水沖式)等區域。

2.5 工藝設備和管線

2.5.1 工藝設備

化妝品工藝設備相對比較簡單，現大多已成套化，但企業也需要根據產品生產工藝和規模等進行合理設計、選型或改型，以提高適用性和通用性，從而大大減少設備費用。以下工藝設備是絕大部分化妝品生產企業需要裝備的：

(1)純水制備裝置：用于制備生產所需的純水(去離子水)。一般有離子交換、反滲透、電滲析等制水裝置。目前采用較多的是“反滲透+離子交換”“多級反滲透”、“多級電滲析”“反滲透+電滲析”等組合式純水制取裝置；

(2)真空均質乳化機：用于霜、乳、液型產品混合配制。一般由密閉式真空乳化鍋(主鍋)和開放式水相鍋、油相鍋、以及真空系統、控制柜、操作平臺等組成。分固定式和液壓升降傾覆式兩種機型加熱、冷卻形式為夾套式，

(3)液體攪拌配料鍋：用于洗發露、護膚水等液體型產品的配制，還可用于預化料、預熱、冷卻等用途。分真空密閉式和開放式機型，加熱、冷卻形式為夾套式；

(4)灌裝機：用于膏、乳、液半成品的充填灌裝分單頭或多頭(2~12頭)和半自動或全自動灌裝機，動力多為氣動式；

(5)自動液體包裝機(四邊封，5~50mL)：用于液、乳、膏的小袋裝充填灌裝；

(6)自動軟管灌封機：用于軟管產品的充填灌裝、封尾；

(7)流水線：用于灌、包裝傳輸作業；

(8)貼標機：用于瓶、盒等貼標；(9)熱縮膜機：用于盒、瓶熱縮膜或復膜包裝；(10)電腦噴碼機：生產日期、批號等噴碼/字；(11)動力設備：鍋爐(燃油、氣或電熱環保型)、壓縮空氣系統裝置(凈化螺桿式)真空泵系統裝置(水環式)空氣凈化及空調系統、流體輸送泵等；(12)輔助設備：清洗系統裝置、消毒系統裝置、洗瓶、消毒、烘干設備等；

(13)容器、計量器具：半成品儲罐、周轉桶、周轉框、計量灌、秤(臺秤、磅秤、電子秤、天平、流量計)等；

(14)質檢儀器：原料、包材、半成品、成品的常規理化指標和衛生指標的分析檢驗儀器；

(15)殺菌設備：烘箱、紫外燈、臭氧發生器等；(16)實驗開發設備：用于新產品開發的實驗試驗設備。

2.5.2 工藝管線：

工藝管線主要有如下幾類

(1)加熱蒸汽管線：通常采用無縫碳鋼鋼管和管件，通過管架臨空鋪設，上進、下出，需保溫。標識色：紅色；

(2)冷卻水管線：通常采用鍍鋅管和管件，通過密閉式專用水管鋪設地溝進、出，循環式連接。標識色：綠色；

(3)壓縮空氣管線：通常采用無縫不銹鋼鋼管或高壓ABS工程塑料管和管件，通過管架臨空鋪設，上進、下出。標識色：黃色；

(4)純水管線：通常采用314或316不銹鋼鋼管和衛生管件，通過管架臨空鋪設進人，循環式連接。標識色：淡藍色；

(5)污水排放管線：通常采用大口徑耐壓工程塑料管和管件、通過密閉地溝鋪設外排。標識色：灰色；

2.6 建筑

在潔凈廠房的設計中，建筑設計是一個重要的組成部分。所謂建筑設計，就是指廠房內部平面、空間高度、以及外部造型的設計。由于設計因素較多，這里僅提出幾項潔凈廠房建筑設計的要點供參考：

(1) 滿足生產工藝流程、工藝裝備、管線安裝：以及人流、物流、人員操作等各專業技術在平面和空間上的需求；

(2) 滿足空氣凈化設計、裝修、安裝需求；

(3) 滿足有關防火、疏散等安全方面的規定：

(4)潔凈生產區和輔助區應做到面積和空間上的最佳連通，以實現經濟運行、節約能源消耗；

(5)易于維護、維修；

(6)主體結構宜采用大空間、大跨度柱網混土框架結構，不應采用內墻承重結構，也不宜采用鋼架結構，這樣工藝和生產設備調整具有靈活性，也使建筑投資長期發揮作用；

(7)外形簡潔、樸實，一般成秩序性的規則式，如等高、等跨，避免復雜的進退變化，使造型建筑成本增加；

(8)根據化妝品生產工藝、生產設備、凈化技術等特點，一般建筑廠房凈層高：配制車間不低于 4。5 m，灌包裝車間大于3。6~4。0m?？缍?2m以上為佳。

目前，國內許多化妝品企業是通過租用現成廠房來實現生產的，也最好按此要求選租廠房。

2.7 凈化工程裝修

凈化工程裝修，是一項大的投資，現在已有許多專業企業在做。但為做到既滿足凈化工藝技術要求，又能節約凈化工程費用，非常有必要做好凈化工程裝修設計。

凈化工程裝修設計主要包括以下四大內容：隔間(斷)和吊頂工程；空氣凈化工程；照明工程；地面工程。

下面分別做一簡述：

2.7.1 隔間(斷)和吊頂工程

隔間(斷)和吊頂工程通常是由專業凈化工程企業依據平面布置圖進行二次設計后實施裝修。隔墻和頂棚材料目前大多采用彩鋼夾芯板，也是《醫藥工業潔凈廠房設計規范》推薦使用的。其優點是：

(1)強度好，板材、構件標準化，墻、門、窗、頂可實現快速安裝，氣密性好，拆除也方便；

(2)表面平整、光滑，氣密性好，不易積塵，防霉、抗潮，能用清潔劑清洗、消毒，確保衛生；

(3)開孔方便，高效過濾器、燈具等容易安裝強度好；

(4)夾層板厚僅為磚墻一半，增加了使用面積且隔熱、隔音性能好；

(5)色彩豐富，效果美觀。

缺點：造價相對較高，但仍是GMP潔凈廠房的首選。

在選用彩鋼夾芯板作隔墻、頂棚裝修材料時須注意以下幾點：

(1) 盡量選用具良好防火性能的彩鋼巖棉夾芯板，厚度50~100mm，板寬900~1200mm，板高度2600~3200mm，兩面鋼板厚度0.5~0.8mm；

(2) 電器線路經過部分要預穿管和開孔；

(3) 門、窗、鉸鏈、高效過濾器、靜壓箱等安裝部位要加強化框(筋)。

2.7.2 空氣凈化工程

空氣凈化工程一般由空氣凈化和空氣調節兩大系統構成。

空氣凈化就是對送入凈化生產區的空氣進行過濾除塵、除菌處理，并保持足夠的空氣量；空氣調節是對空氣的溫度進行制冷、制熱調節和除濕或加濕調節，并保持相對恒定和舒適度。根據凈化面積、凈化等級不同，空氣凈化系統一般分集中式和分散式兩種類型。集中式通常適用于規模較大、開工頻繁的企業，分散式適合于規模小、開工間歇型企業。為了節能，也有采用集中式和分散式結合的，這需要根據企業的實際情況做比較精細的優化設計。

(1) 空氣凈化裝修工程設計參數：化妝品生產凈化級別設計參數建議如下：

配制區、半成品儲存間、清潔包裝容器儲存間、清潔內包材儲存間、灌裝間10萬級，換氣次數18~22次/h。其它區域30萬級，換氣次數10~15次/h10萬級區域和30萬級區域控制正壓差5Pa以上。

(2) 室內空調設計參數：夏季：t=24~26℃，室內控制濕度：55%~65%；冬季：t=18~20℃，室內控制濕度：45%~55%。

(3) 送風和凈化方式：

采用集中式管道送風和多級過濾凈化方式工程裝置主要包括：

a.送風、回風和排風系統：由靜壓風箱、鼓風機、風管、消音器、風門、風閥等組成。其中，靜壓風箱一般用工程塑料板制成；鼓風機為離心式或軸流式；風管為鍍鋅鐵皮管(形狀多為矩形，厚度不得低于0.5mm)。風管一般置于頂棚上的技術夾層，為便于安裝和檢修，頂棚至房頂之間的空間高度預留800~1200mm比較合適(技術夾層是專為工藝管線、電器管線等安裝設置的)。

b.空氣過濾系統：由鼓風機、新風除濕器、新風粗濾器、初效過濾器、循環風機、中效過濾器、高效過濾器構成，沿送風管路前端風箱和末端出口安裝構成。

(4) 室內空調方式：

采用集中式空調箱制冷、制熱和除濕調節方工程裝置主要包括：

a.送風、回風和排風系統：由靜壓風箱、鼓風機、風管、消音器、風閂、風閥等組成。其中，靜壓風箱一般用工程塑料板制成；鼓風機為離心式或軸流式；風管為鍍鋅鐵皮管(形狀多為矩形，厚度不得低于0.5mm)。風管一般置于頂棚上的技術夾層，為便于安裝和檢修，頂棚至房頂之間的空間高度預留800~1200mm比較合適(技術夾層是專為工藝管線、電器管線等安裝設置的)。

b.空氣過濾系統：由鼓風機、新風除濕器、新風粗濾器、初效過濾器、循環風機、中效過濾器、高效過濾器構成，沿送風管路前端風箱和末端出口安裝構成。

(4)室內空調方式：

采用集中式空調箱制冷、制熱和除濕調節方式。工程裝置主要包括：

a.制冷機組：常用分風冷式制冷機組和水冷式制冷機組。對于制冷量較大時，一般選用水冷式制冷機組。包括螺桿壓縮機組、冷卻水泵、冷卻水塔膨脹水箱、表冷盤管、循環水管、管件閥門、測量和指示儀表等；

b.凈化空調箱：由箱體、風機新風人口、新風濾網、粗濾器、回風口、冷交換盤管、蒸汽加熱或電加熱盤管、中效過濾器、送風口、消音器等組成。

現今空氣凈化工程項目在我國已高度專業化以上工程設計涉及用到的裝置、設備的具體規格型號可根據GMP《醫藥工業潔凈廠房設計規范》GB50457-2008，選用相關凈化工程企業依照國標或企標生產的定型產品，并合理進行組合和流程設計與施工。

2.7.3 照明工廠

由于潔凈廠房相對是一個封閉體，自然采光一般都不會太好。為取得一個明亮、舒適的光環境，保證生產作業效率、質量和安全，減低人員視力疲勞，所以必須配置較好的人工照明。此外，在潔凈廠房照明設計中，必須考慮設置紫外線殺菌燈，對環境內空氣和物體表面進行殺菌。

GMP《醫藥工業潔凈廠房設計規范》GB504572008 對潔凈廠房照明和紫外燈的使用等做了規定(1)照明工程要滿足以下幾點要求：

a.光源的選擇：普遍采用熒光燈作為光源。因為其具有光效高、光線柔和、光色好、光源表溫低節能、壽命長等優點；

b.燈具的選擇：普遍采用吸頂式凈化熒光燈即帶有機玻璃外罩、鏡面不銹鋼反射板、吸頂式安裝的熒光燈，單盞或雙盞型，每盞30W或40W，盡量選用節能型號；

c.照度標準：一般工作區域220lx(勒克斯)正常工作區域3001x，人員多、完全封閉無自然采光工作區域500lx，檢驗室 540 lx；

d.燈具的布置和安裝：燈具宜采用吸頂式安裝，頂棚開洞處須用密封膠密封；電線必須穿管(專用電纜線PVC管或鍍鋅管)，進出端應做防靜電處理(如接地和防靜電電器元件)；開關、插座嵌墻式安裝；根據房間大小和照度要求，燈具一般采用橫向或縱向不連續條形布置，同時要與高效送風口、回風口、紫外燈等保持合理間距，兼顧美觀要求。

(2)紫外燈的安裝和使用要滿足以下幾點：

a.紫外燈的選擇：普遍采用30W、波長250~260nm、照射強度72 μW/cm'以上的紫外燈管；

b.紫外燈的壽命：紫外燈一般平均壽命2000h就必須更換；

c.紫外燈的布置和安裝：紫外燈通常按8~10m面積安裝一盞，采取和照明燈具相同的橫向或縱向不連續條形布置，一般是吊裝于頂棚上，高度距離地面 1。8~2。0 m；

d.紫外燈的使用：紫外燈對裸露的皮膚和眼睛會造成傷害，所以，開啟紫外燈殺菌時，一般要求人離開現場。紫外燈每次開啟殺菌時間不應少于30min。

2.7.4 地面工程

潔凈廠房地面應符合下列要求：

a.產品生產工藝；

b.地面基層宜配筋，潮濕地區基層應做防潮結構；

c.表面平整、耐磨、易清洗，不易積聚靜電，沒有眩光，不開裂；

潔凈地面有多種形式和做法，歸納起來常用地面有：

a. 水磨石地面：過去多有采用，現在已不多；

b.涂布型地面：即在堅固地坪表面涂上一層至多層聚氨酯或環氧樹脂等涂料。這是目前制藥和化妝品企業普遍采用的地面形式，且較多的采用環氧樹脂涂層地面或自流平地面；

c.粘貼型地板：即聚氯乙烯類軟板膠貼而成?；瘖y品企業用的不多。

3、結束語

化妝品GMP凈化廠房設計是一項專業性很強的技術工作，目前雖然國家還沒有制定出行業GM設計規范，但完全可以參照本文介紹的GB500732001《潔凈廠房設計規范》、GB50457-2008《醫藥工業潔凈廠房設計規范》、GB50243-2002《通風與空調工程施工與驗收規范》國家標準進行設計、施工和驗收，因為這些標準都會高于可能出臺的化妝品潔凈廠房設計規范。當然還有較多內容和細節需要企業在設計和施工時詳解，限于篇幅，這里僅做概括性介紹，希望對化妝品企業工廠技術水平升級建設有所幫助。
