設計依據

1、甲方提供的有關工藝資料；

2、《潔凈廠房設計規范》GB50073

3、《潔凈室施工及驗收規范》GB50591

4、《潔凈廠房施工及質量驗收規范》GB51110

5、《采暖通風與空氣調節設計規范》GB50019

6、《通風與空調工程施工質量驗收規范》GB50243

7、《建筑設計防火規范》GB50016

設計參數

1、室外（參照地區：南昌）

2、室內

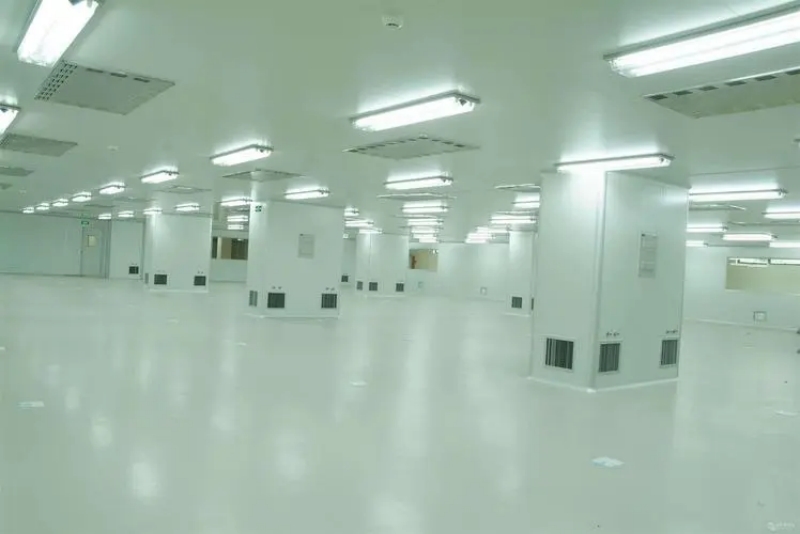

車間凈化級別CLASS 100K，溫度24±2℃，濕度；無要求，照度：300Lux；

潔凈空調系統設計

1、本工程生產區域選用8臺制冷量為100KW的風冷模塊機，配用相應水泵；

2、換氣次數：級別100K：15次/H；

3、生產車間、更衣室、在其墻上安裝泄壓閥，以供泄壓。

潔凈室系統工程施工

一、設備安裝

1、設備安裝應嚴格遵照設備說明書及《通風與空調工程施工質量驗收規范》GB50243規定進行。

2、所有設備基礎均應待設備到貨并核對尺寸后，方可進行。

二、風管部分

1、風管及其部件的制作安裝應遵照GB50243和其他有關規范的規定執行。

2、設計圖中所注風管標高，對于矩形，以風管底為準。

3、風管材料選用鍍鋅鋼板制作.其厚度及加工方法按GB50243規定進行。

4、清掃孔.測量孔位置的設定，可根據實際情況在適當部位配置.作法可參照國標。

5、所有水平或垂直的風管必須設置必要的支吊托架；并應設置在保溫層的外部，在支吊托架與風管間鑲以防腐墊木.其構造形式在保證牢固可靠的原則下選定，具體施工要求參照國標T616。

6、主要干支管分流處均加手動對開多葉調節閥，做法詳見T310 -89。

7、管道及設備的保溫材料的防火性能應符合GBJ16-87的有關規定。

8、風管保溫材料用PEF棉，厚度不小于20mm。

9、風管測定孔在測試時根據現場情況確定位置。

三、水管部分

1、水管系統的安裝施工應遵照設計圖紙及規范進行。冷凝水管就近接至排水管。

2、圖中所注標高，除特殊注明外均以管中心線為準。

3、管道系統安裝后必須進行水壓試驗，冷凍水系統試驗壓力為工作壓力的1.25倍，最低不小于0.6MPa。水壓試驗時，在10Min內，壓力降1.25倍，最低不小于0.6MPa。水壓試驗時，在10Min內，壓力降不大于0.02MPa且外觀檢查不漏為合格。

4、在管道的最高點安裝放氣閥，最低點加放水。

5、所有明裝管道和設備均涂顏色如下：

冷卻水供水管: 深綠色  冷卻水回水管: 淺綠色；

所有暗裝管道均涂寬度為100mm的色環，顏色同上。為便于辨明水流方向，各種管道應涂白色箭頭示之。
