工程概況

肇慶市某食品廠空調通風安裝工程，包括生產車間四層廠房和宿舍樓部分空調工程。其中宿舍樓部分采用分體空調：生產車間四層廠房采用中央空調系統，廠房建筑面積32768㎡，每層建筑面積8192㎡?？照{(diào)系統分為工藝空調（含潔凈空調、高溫冷庫空調、 加工車間空調）， 普通中央空調（含水冷柜機）和通風、分體空調。其中工藝空調主要分布在廠房一層、三層和四層相對比較集中區域。

食品廠房工藝空調設計參數分析

室外設計參數：肇慶地區夏季大氣壓101.15kpa，空氣調節設計干球溫度 34.2℃，濕球溫度27.8℃，相對濕度65％，絕對含濕量 23g/kg，室外焓值93kj/kg。

從表1可以看出。除四層抽濕區（房間編號R404）96㎡。整粒區（R410）40㎡。糖果小料間（R403）327㎡，室內空調參數要求干球溫度14℃～18℃，相對濕度35％～45％外（采用轉輪除濕）；室內空調參數要求干球溫度16℃～22℃，相對濕度35％～45％或45％～55％的區域共計4899㎡：室內空調參數要求干球溫度20℃～24℃，相對濕度35％～45％或 45％～65％的區域共計3614㎡。因此在整個工藝空調設計中，室內干球溫度22℃，相對濕度45％是一個關鍵點，關系到95％恒溫恒濕區域的空調選擇。下面就這幾個典型區域的室 內參數作為對象進行濕負荷處理狀態點分析?！?/p>

冷凍除濕空調濕負荷處理狀態點分析

1典型區域室內濕負荷處理設計計算

（1）典型狀態點1室內濕負荷處理設計計算

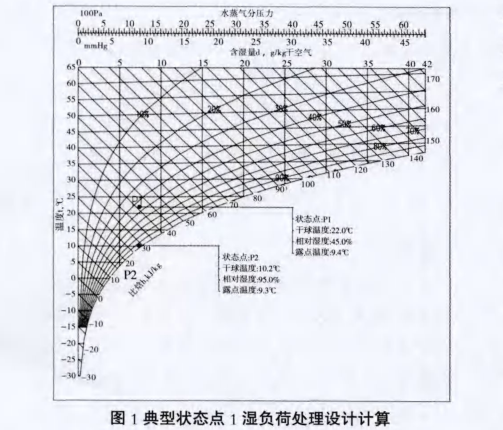

室內濕負荷的處理包括新風濕負荷處理和室內一次回風濕負荷處理，根據空調負荷設計軟件計算，結果見圖1，圖中Ｐ1為室內空調狀態點（干球溫度為22℃，相,對濕度45％），Ｐ2為空調處理機械露點．從圖1可知：干球溫度為10.2℃，相對濕度95%。

（2）典型狀態點2室內濕負荷處理設計計算

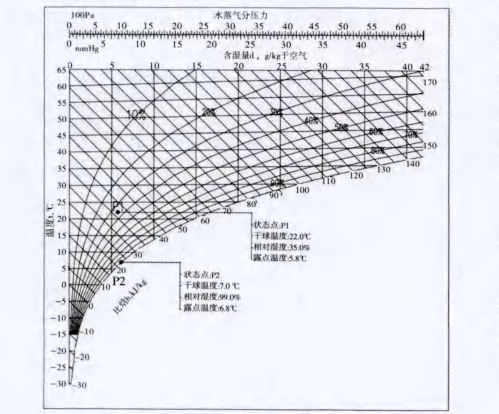

室內濕負荷的處理包括新風濕負荷處理和室內一次回風濕負荷處理，根據空調負荷設計軟件計算，結果見圖2，圖中P1為室內空調狀態點（干球溫度為22℃，相對濕度35%），P2為空調處理機械露點，從圖2可知：干球溫度為7℃，相對濕度99%。

（3）典型狀態點2室內濕負荷處理設計計算

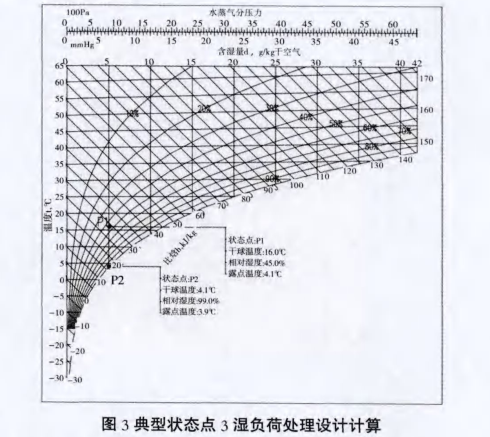

室內濕負荷的處理包括新風濕負荷處理和室內一次回風濕負荷處理，根據空調負荷設計軟件計算，結果見圖3，圖中P1為室內空調狀態點（干球溫度16℃，相對濕度45%），P2為空調處理機械露點，從圖3可知：干球溫度為4.1℃，相對濕度99%。

2 分析說明

通過上述焓濕圖的分析可知，若采用室內溫度16攝氏度，相對濕度45%作為室內空調狀態點，對應空調處理機械露點為4.1℃，而中央空調冷凍水供水最低水溫只有7℃，不可能使空調機器露點達到4.1℃，因此原設計僅采用普通的AHU空氣處理機組的單純的冷凍除濕無法使本工藝空調工況達到設計值。經過綜合分析考慮，可通過采用在AHU空氣處理機組內家裝轉輪除濕機對空氣進行除濕處理，使空氣的空調機器露點升高，實現設計要求。
