潔凈車間結構設計概況與凈化要求

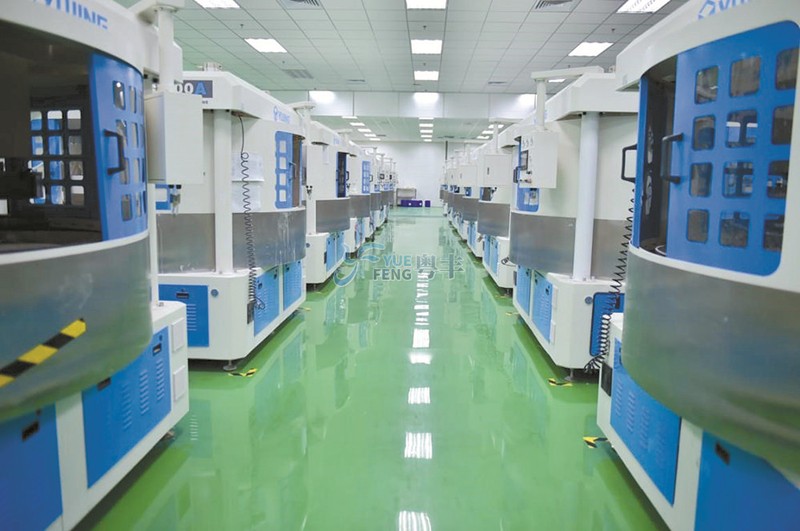

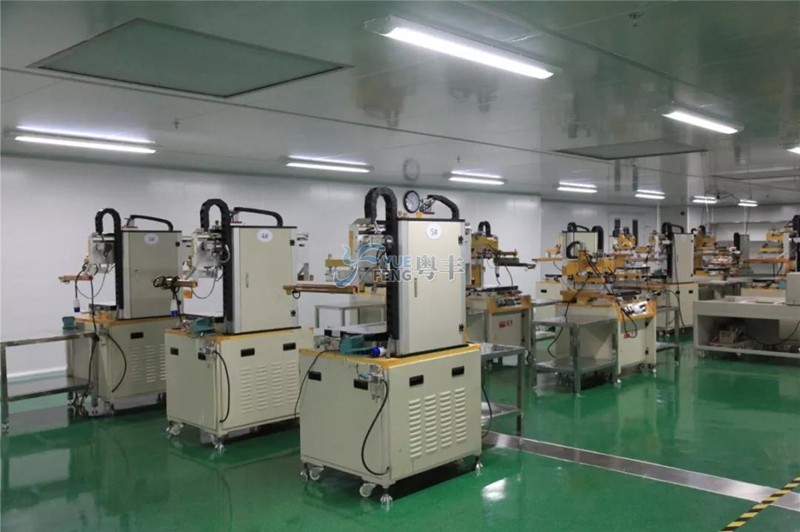

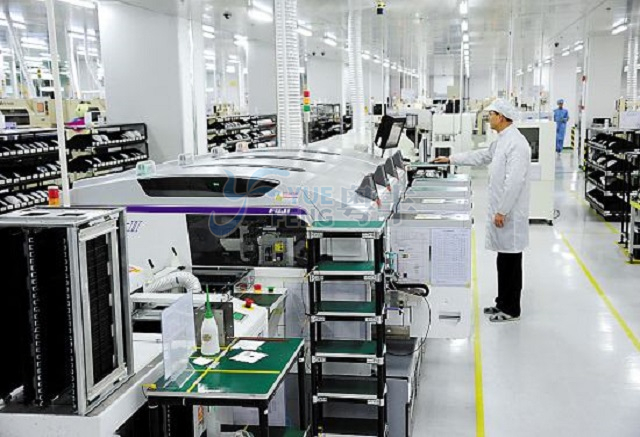

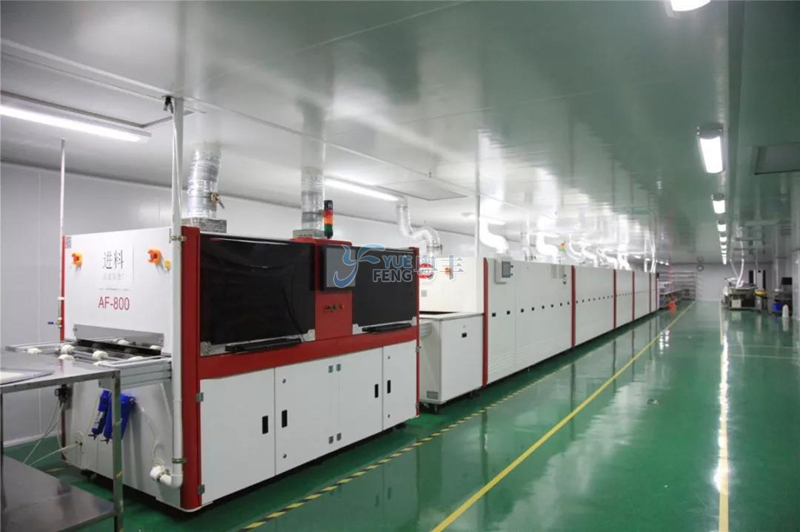

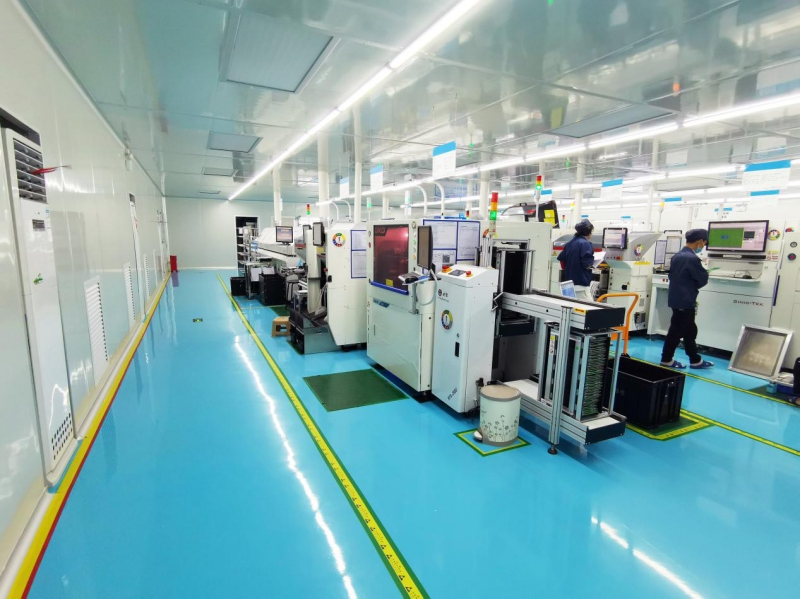

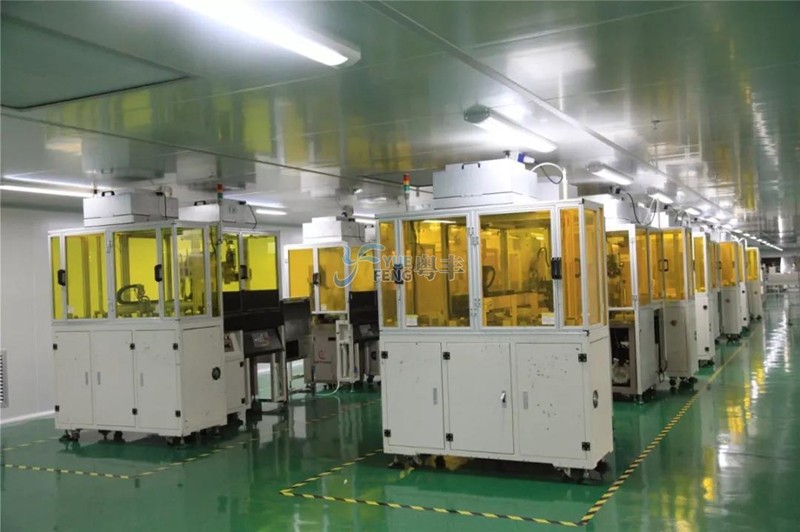

潔凈車間是生產玻璃蓋板等電子元件的關鍵部分，在建筑平面上被安排在廠房的中間。廠房為鋼結構，生產車間為單層建筑，辦公部分為兩層建筑，潔凈車間的吊頂高度為3.3ｍ，層高為8.1ｍ。潔凈車間吊頂與屋面之間，敷設送風管、回風管、排風管等多種工藝管道和高效過濾器，吊頂由內夾聚氨脂塑料泡沫層的夾心彩鋼板組裝而成，上人吊頂與墻面之間的縫隙用密封膠填密，地面到吊頂采用埃特板構成回風井道，并和回風管連接。

第1、第2車間面積各為2160平方米，工作人員各為400人，第3車間面積1080平方米， 200人；各車間，檢測室，衛生室和吹淋通道的溫度要求為23℃士2℃，濕度60％±10％， 室內正壓大于10Ｐａ，吹淋通道凈化級別為100級，其余為10萬級。

凈化空調系統的設計

1 凈化系統的劃分

該廠的凈化車間，最大單問面積2160平方米，空間大，風量大，相鄰空調機房的噪聲處理困難以及吊頂內的管線多，為此凈化空調分設三個獨立的系統。

每個凈化系統均設初效、中效、高效過濾器。初效過濾器安裝在新風管上，中效過濾器安裝在空調柜內，高效過濾器安裝在吊頂上。

2凈車間送風量和新風量的確定

潔凈車間送風量根據車間的潔凈度要求確定，車間的換氣次數為22次／ｈ。

潔凈車間新風量的確定，主要從三個方面考慮；第一、室內工作人員所需的新風量，每人按40m3/ｈ考慮。第二、車間內的排氣量。第三、保持正壓時的門窗縫隙的漏風量。本工程選擇新風量占全風量的12％至15％。正壓采用余壓閥控制。

3潔凈車間的氣流組織

各潔凈車間的氣流組織均采用上送下回的形式如圖3。設計中利用墻體和隔板構成回風道， 并與回風管連接。這種做法回風均勻，每個回風口的風量不會有較大的差別。即使吊頂和墻體以及其它圍護結構有些不密封之處，滲入的室外空氣也只能流向回風管道，而不會污染到室內潔凈區。

4 消聲處理

在空調設計中噪聲是一個很重要的問題，對于大面積的潔凈車間，它的送風量比一般的空調系統要大得多，且送風的風壓也高達1.6ｋＰａ，因此通風機的電機容量也比較大，達90ｋＰａ，通風機的聲功級為115ｄＢ。消聲技術在本工程中尤為突出。通過減噪計算，配置相應的消聲器和消聲小室，可達到規范所要求的室內噪聲標準。工程實踐證明，凈化工程的消聲處理不一定要用價格昂貴的微穿孔板消聲器；在設計中計算出各倍頻中心頻率的噪聲量后， 針對其超標的頻率噪聲，采用廉價的不銹鋼板網和中效無紡布、 多孔材料制作出消聲器， 同樣能達到消聲的目的，節約工程投資。另外，高效過濾器和中效過濾器本身也是一種很好的消聲器，在設計計算中應考慮它們的消聲量。

5 空氣處理

為了滿足各車間的潔凈要求，設計中把潔凈車間分成三個系統；第一、第二車間各設一個系統，第三車間、實驗室、檢測室、衛生室為一個系統。空氣處理機由回風段、致冷段、加熱段、加濕段、混合段、風機段、中效段、送風段組成。

竣工效果

工程竣工后經檢測數據如下：室內粒徑0.5μm的塵核、最大值314個/Ｌ，最小值114個/L， 平均173個/L。室內溫度為22℃、相對濕度為62％、正壓力為12Ｐａ、噪聲平均為52ｄＢ。

各項指標達到設計要求，滿足生產工藝的凈化要求，效果良好。
