工程概況

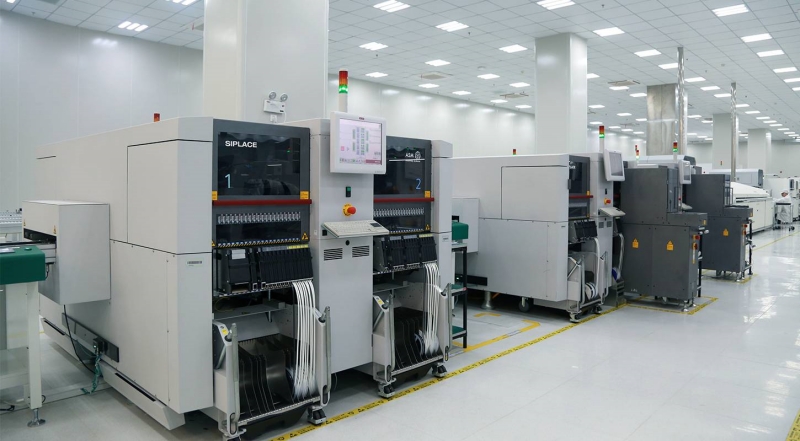

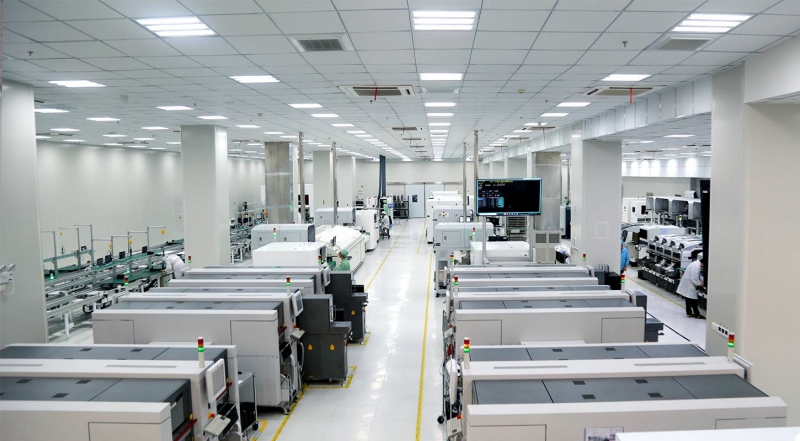

該廠房為為某微電子廠房的芯片組裝、檢測廠房，廠房分為上下兩層， 上層主要以 PQC 、培訓等功能為主，包括 10k 級、1k 級含局部 100 級工作臺的潔凈室。下層主要以組裝為主要功能，包括 10k 級、100k 級的潔凈室。

設計參數

根據業主提供的氣象參數和生產工藝的要求，室內外的參數如下 :

(1) 室外設計參數 　

夏季空調干球溫度33. 5 ℃，空調濕球溫度 27. 7 ℃，相對濕度 83 % ，室外風速 1. 8m/ s 。 冬季空調溫度 5 ℃，相對濕度 70 %，室外風速 2. 4m/ s 。

(2) 室內設計參數 　

室內干球溫度 21 ± 2 ℃，室內相對濕度 60 ± 5 %。

空調設計方案

潔凈空調系統方案具有一般系統所不同的特點，由于系統循環風量較大，室內為滿足上述室內設計參數，減少空調設備對室內潔凈度的影響保證室內正壓的實現，從而優選采用低速送風的全空氣系統，同時系統負荷中設備發熱量占有較大比重，系統 24 小時運行，相對而言冷負荷比較恒定，因而選擇易于維修、保養的設備。

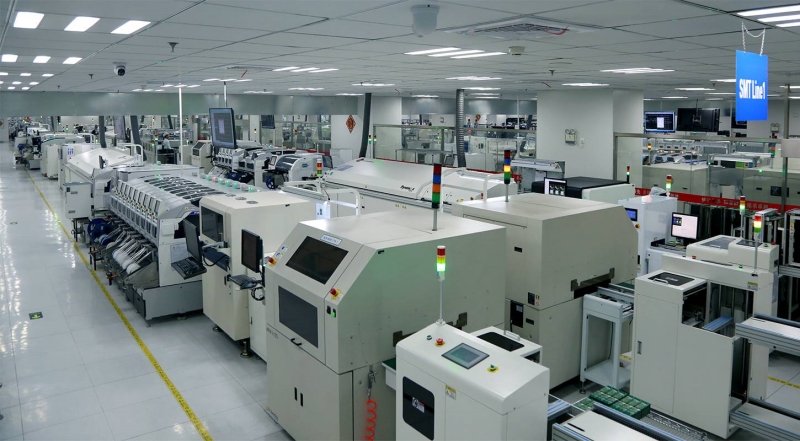

芯片凈化車間其他特點

潔凈廠房的室內設備發熱量和人員發熱量一般較大約占總設計冷負荷的 80 % 左右相對而言圍護結構的耗冷量較小。整個系統主要表現為制冷工況即使在冬季。廠房概算夏季冷負荷指標平均一般在 350 ～ 550W/ m 2視局部發熱源而定。 局部發熱量較大的區域甚至要設置冷盤管 (DRY COIL)通過冷輻射消除負荷。

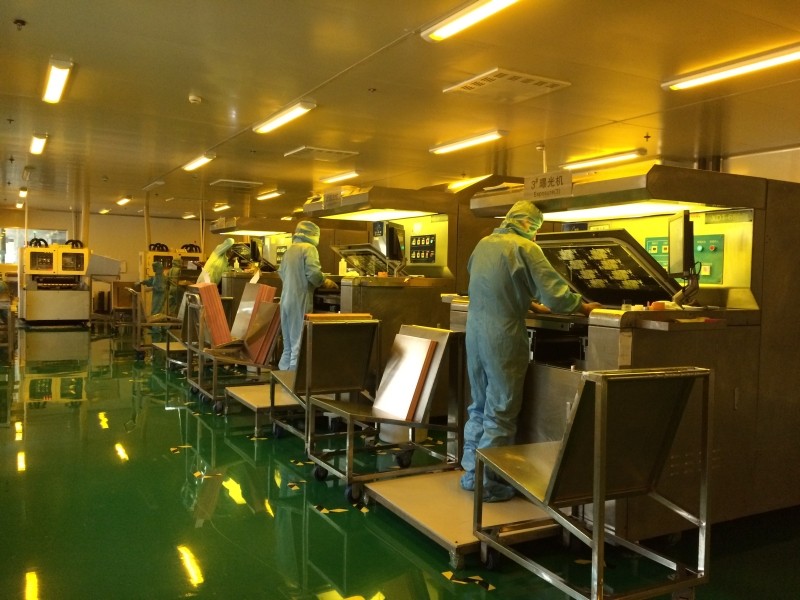

潔凈廠房要維持一定的潔凈度 必須保持一定的換氣量。 國家設計標準中對于潔凈室的換氣次數是這樣規定的 :

1k 級不小于50次一般取值為 80n/ h；10k 級不小于 25 次一般取值為 30 ～ 40n/ h ；100k 級不小于 15 次 一般取 20n/ h；100 級已經達到層流室的要求一般取值在 300 ～ 400n/ h 左右。 所以大風量、小冷量是潔凈室設計的一個特點，通常通過在空氣處理單元中加旁通閥解決這個問題，而對于100 級的潔凈室，因?yàn)檠h(huán)風量太大，無法用太大的送風機，則通過在天花板中均布帶風機高效過濾器 (FFU) 解決這個問題。
