電子工業乃是我國經濟現代化當中不可獲取的重要支撐力，而以集成電路為其代表的半導體芯片制造業而言，其是電子工業發展的基礎與核心。芯片性能好壞與工藝技術及設計的嚴格性、合理性及先進性息息相關，而芯片可靠性及成品率，則與加工制造環境的潔凈度及制作材料的純度相關，尤其是伴隨當今納米加工技術的不斷發展與廣泛應用，超凈環境及超純材料已然成為半導體工業進步與創新的關鍵。通過對半導體廠房的空調、凈化系統設計進行分析，找尋出一條更為系統化、合理有效的設計方案。

1 半導體廠房空調、凈化系統分析

空調、凈化空調系統的設計工作，乃與生產的流程及工藝布局之間存在緊密關聯。對于用途不同及類型不同的廠房空調及凈化系統而言，其自身特點也存有差異性?，F(xiàn)對某半導體工廠處于生產工序的凈化及空調系統方案作以分析。

1.1 前工序空調凈化系 統分析

對于前工序而言，其對于室內空氣的品質，具有較高的要求，不僅對房間的濕、溫度具有較高要求，而且對于整個方面的潔凈度更高的要求。針對此種要求的房間，可將其要求劃分為兩種，分別為對房間潔凈度等級的要求及對空調送風品質的要求。

（1） 針對后段工藝、生產區及無塵區而言，在工藝上，要求空調送風達到一定品質，即為 ISO7級，粒徑需大于 0.5μm，在空調應用方式的相應選用方面，可選擇新風集中處理并與循環空調機組相結合的使用方式。對于新風機組功能段。其流程為：新風入口、中效過濾器、 一級表冷盤管、二級表冷盤管及新風出口。而對于循環機組而言，其功能段工作流程則為： 回風混合、表冷盤管、風機及送風出口等。其中，對于存在有加熱管的空調機組而言，其被用在與外圍護結構相近且具有不大設備發熱量房間。對于此廠房相關生產區域而言，引起在吊頂高度方面比較高，為了在氣流組織能夠比較合理，并為此給予保障，需要對工藝流程相配合，在可行性區域內，完成回風夾道的相應設置工作，另外，在下部位置處，需設置回風固定百葉風口，對于另外一些區域而言，則可依據實際需要，選擇頂部單層百葉風口回風。 另外，在具體的吊頂高度方面，針對高度小于 5m 區域，在選擇送風形式方面，可采用頂部直片散流器風口，以此進行送風操作，對于小于 8.5m 的，在氣流形式上，可依據實際情況及技術相關要求，設置成頂部旋流風口送風，此外，針對百葉風口下側部， 需固定其回風。

（2）對于生產前區及無塵區而言，空氣品質的要求為 ISO7 級，從工藝要求層級來分析， 此種類型的房間，需采取 ISO7 級的標準，設置成凈化潔凈室。在凈化空調系統的選用方面， 需為末端高效過濾器風口、循環空調機組及新風集中處理相結合的空調方式。新風機組功能段：新風入口、中效過濾器、一級、二級表冷盤管及新風出口等。而循環機組的氣流形式， 以及其功能段操作步驟則為：回風混合、送風管、風機、潔凈區、房間側下百葉同風口、回風管及新回風混合。因在工藝設備的維護及安裝等方面的要求，其中的生產前區及后區見在布置回風夾道，存有相應困難，可在兩區域相應中間位置處，也就是地面與隔墻中間，預留些許縫隙，然后則依據壓力要求，計算縫隙高度，針對生產前區相應送風而言，則經過此縫隙，將其送入至相應后區，然后，所送入的風則通過回風口，輸送至回風管，再將其向循環空凋機組送回。

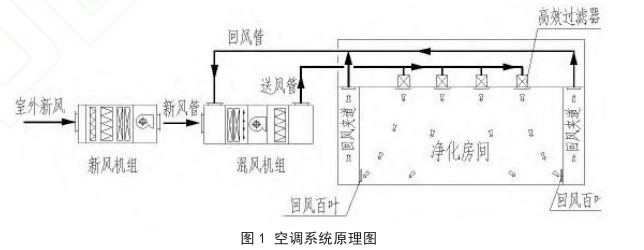

（3）新風空調系統原理。新風空調系統原理圖如圖1 所示。針對其他而言，則對于送風品質具有比較高的要求，另外，在工藝方面，選用 圖 1 所示的空調原理。針對與潔凈區相應空調原理較為相似的，可參照圖 1 當中生產前區的空調原理。

1.2 后段工藝空調凈化系統分析

針對后段工藝房間而言，其往往在濕度及溫度上具有較高的空調要求，工藝對于有些特殊方面的要求為達到 ISO06 級。在工藝的后段，即凈化要求 ISO7 級，濕度區間 40% ～ 60%， 溫度區間 19 ～ 25℃，設計了干盤管、FFU 及新風空調的綜合系統，新風空調箱對空氣進行處理至設計露點，然后送至夾層，最后由干盤管與 FFU 一起組間成廠房內的循環，且對溫度施加控制。處理流程依次為：新風段、粗效過濾器、一級表冷盤管、送風機、加熱盤管、 送風管、高效過濾器送風口、潔凈區夾層內、與夾層空氣混合、FFU 過濾循環及干盤管降溫。針對恒溫恒濕房間，要想在空調方面的相關要求給予滿足，則需實施計算， 即對房內濕予以計算，因此，所存在的濕負荷多，則其周邊相對濕度也就會較高，針對此種房間，需將房間的門窗數量及房間吊頂?shù)?，給予充分考慮；此外，由于工藝生產線經過墻壁后，要想做到全部封堵是難以實現的，因此，針對所存有的空隙面積，需對房間濕度滲透量，實施詳細化計算。依據計算結果，最終便可得到房間的濕負荷數值，然后對空調機組需要處理的風量及需要承擔的除濕能力予以確定。此房間的新風風量，需對低濕房問所需要的房間正壓及潔凈室需要的正壓綜合考慮的情況下，取最大值。

2 半導體廠房空調系統的自動控制

2.1 半導體廠房的新風空調機組自動控制

（1）針對整個新風空調機組來講，可依據實際需要，選擇變頻風機，在總送風管上，安裝靜壓探頭，利用此種方式，達到對風機變頻器實施有效控制的目的。在各個臺循環機組上，當將新風風管接入完成后，用此對房間的正壓值及相對濕度進行控制。將電動調節閥設置在每臺循環機組相應新風風管上，通過各個房間所存有的相應正壓值，調節調節閥開度，促使廠房內的正壓值，不隨設備排風量等的變化，而出現隨之改變的情況。對于電動調節閥而言， 如若其在開度方面發生相應改變，則會造成位于總送風管上的靜壓，出現較大程度的變化，至此，可在總管上，設置靜壓探頭，且設定具體的數值，然后，還需要調節新風空調機組的風機頻率，通過綜合作用，實現有效控制。

（2）針對具有濕度要求的半導體廠房而言，則利用新風機組， 調節廠房內的相對濕度，運用新風空調機出口溫度，對表冷器進行調控，另外，還可對加熱器水管上的電動兩通閥實施控制，通過對二通閥開度調節，達到調節冷熱水水量的目的，促使溫度達到符合廠房設計

要求的送風露點溫度。利用位于空調房內的濕度傳感器，重新調整及設定新風機組出口處的 Tdp 值，達到維持相對濕度的效果。

（3）新風機組防凍。當關閉風機時，如若加熱器后溫度超過 5℃，則將加熱器管道設置的電動兩通閥自動啟動。便可達到防凍效果。

2.2 生產房間的溫及濕度的控制

（1）新風機組負責保證生產廠房的相對濕度及正壓值。

（2）循環機組負責保證生產廠房的溫度，室內溫度傳感器對加熱器管道上所設置的電動二通閥開度進行控制，并對表冷器施加控制，對熱水量及冷凍水量進行調節，獲取室內溫度參數。

2.3 半導體廠房后段工藝的溫濕度控制

（1）運用溫度傳感器，對位于冷水管道上所安裝的電動二通閥的開度，實施有效控制，利用對冷水量所實施的相應調節，來設定具體的參數。因本段所采用的表冷器，未能全部清除新風中濕度，至此，為了能夠減少轉輪除濕機的濕負荷，需要做的就是，在此盤管上，盡可能處理新風濕度，使其降至到最低，針對本項目而言，所采用的一級表冷后的新風處理溫度， 在處理要求方面，與冷水回水溫度相同。

（2）可采用室內溫度傳感器，對干盤管道上的電動閥進行控制，以此達到室內事先設定的溫度參數。

（3）運用室內濕度傳感器，對除濕機組內再生電加熱器施加控制， 以此達到除濕機組內再生電加熱器既定的相對濕度參數。

3 結束語

總而言之，上述所舉例工程已竣工，廠房內的潔凈度、濕溫度及正壓等參數，均與相關設計要求相符，并且運行良好。文章通過對半導體廠房生產工序開展細致化分析，設計與之相符的空調系統及自控制系統，以期為半導體廠房相關設計工作提供參考。
