1 概況

深圳富士康 N 綜合工業廠房位于深圳市寶安龍華工業區﹐為一座工業標準廠房。N 廠房建筑面積約3.3×10 4 ㎡﹐地上四層﹐地面建筑高度27.6m。地上4 層附房為主要設備機房﹐1 層～3 層為生產﹑辦公﹑倉庫及設備輔助用房。

2 設計參數及冷熱負荷

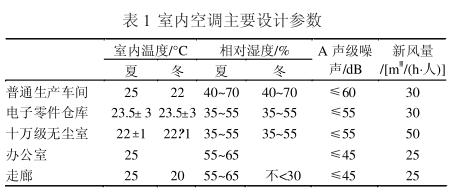

2. 1 室內空調主要設計參數見表 1﹕

2. 2 計算冷﹑熱負荷

1）1 層部分﹐建筑面積約為 8896㎡﹐普通集中空調面積約為 6097㎡﹐計算冷負荷為 2134kW﹐工藝無熱負荷需求。因此空調冷負荷指針為350W/㎡ 。

2）夾層部分﹐建筑面積約為 4200㎡ ﹐普通集中空調面積約為 3000㎡﹐計算冷負荷為 630kW﹐冬季無采暖要求。因此空調冷負荷指針為210W/㎡ 。

3）2 層部分﹐建筑面積約為 8896㎡﹐其中普通集中空調面積約為 5507㎡ ﹐計算冷負荷為 1817kW﹔電子零件倉恒溫恒濕空調面積約為 1268㎡ ﹐計算冷負荷為 317kW﹔十萬級無塵室面積約為 1244㎡ ﹐計算冷負荷為 274kW﹐工藝上無熱負荷需求。普通空調冷負荷指針為 330W/㎡ ﹐恒溫恒濕空調冷負荷指針為250W/㎡ ﹐潔凈空調冷負荷指針為 220W/㎡ 。

4）3 層部分﹐建筑面積約為 8896㎡﹐其中辦公區域空調面積約為 3011㎡﹐計算冷負荷為 542kW﹐生產區空調面積約為 3700㎡﹐計算冷負荷為 1332kW﹐工藝上無熱負荷需求。生產區空調冷負荷指針為360W/㎡﹐辦公區域空調冷負荷指針為 180W/㎡ 。

5）4 層部分為主要設備機房及其它附屬用房﹐建筑面積約為2 100㎡﹐無集中空調要求。

3 空調冷源與水系統設計

3. 1 空調冷源

考慮到廠房布局需經常適應生產工藝的需求而進行相應調整﹐如對不同區間分別設置子系統﹐不但會增加初投資﹐而且當生產工藝經常發生變化時會造成設備使用的浪費﹐因此從工程初投資﹑運行節能﹑運行管理﹑快速應對方面考慮﹐整個廠房空調系統不進行子系統設計。

根據深圳的氣象條件 (夏季空調室外計算干球溫度 33℃﹐夏季空調室外計算濕球溫度 27.9℃﹐風向東南﹐風速 2.1m/s)及生產工藝要求﹐廠房僅考慮夏季空調﹐冬季不采暖﹐空調系統冷源為 3 臺 2100kW(600USRT) 離 心 式 冷 水 機 組 及 1 臺 1 230kW(350USRT)螺桿式冷水機組﹐冷媒為 R134a﹐冷水進出水溫度為 12℃/7℃﹐冷卻水進出水溫度為 32℃/37℃﹐冷水機組設置于四層冷凍機房內。

3. 2 空調水系統

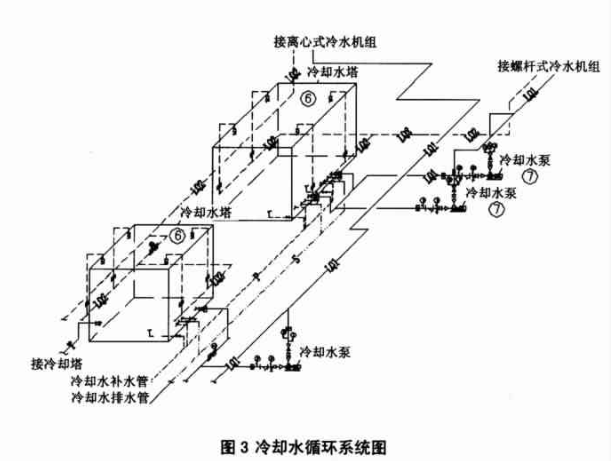

空調水系統(見圖 2﹑圖 3)為一次泵變水量系統﹐管路采用雙管制﹐通過冷凍機房分(集)水器上的閥門切換來實現冬夏冷負荷調節。系統膨脹水箱設置于四層屋面。供﹑回水總干管位于頂層﹐分八路供﹑回水立管給 1 層 ～4 層空調系統供水(其中四層為預留)﹐通過回水立管的平衡閥調節各個立管內的水流量﹐供﹑回水總管及立管為異程序﹐水平支管為同程序。

4 空調風系統設計

4. 1 送風系統

1 層 ～3 層各層新風系統采取分層設置﹐即新風系統布置為水平形式﹐附房內設置風柜機房。電子零件倉于附房內設置恒溫恒濕空調﹐無塵室采用 FFU加新風機送風與同層其它風系統分開設置。

整個生產區域內空調風系統均采用中低速全空氣系統﹐建筑南北兩側附房(一般設計為辦公區域)采用風機盤管加自然新風方式處理﹐不另外設置新風處理系統。東夾層辦公區域因面積較大﹐人員相對集中﹐空氣自然循環較難﹐因此采用超薄型臥式明裝風機盤管進行空調﹐吊頂式空氣處理機組處理新風的機械送風方式將空氣處理后送至空調區域。

所有安裝新風機組的空調機房外窗均設置鋁合金防雨百葉并加裝可拆卸初效過濾網以對新風進行初過濾并減少新風取風受風雨的影響。

4. 2 排風排煙系統

1 層 ～3 層層為生產動力設備集中擺放的樓層﹐使用過程中易產生高熱及難聞氣體﹐且人員相對集中﹐因此在 1 層 ～3 層設置機械排風系統﹐但由于生產需求的從長期考慮具有不確定性﹐因此排風系統僅設置排風干管及排風機部分﹐二次配管根據實際生產設備布置及需求確定完成。

由于廠房的 1 層 ～3 層的使用功能較為復雜﹐因此增加了火災的可能性與危險性。所以排風系統設計亦需要考慮防火排煙。根據火災煙氣流動與煙氣控制的原理及經驗，對于排煙量的計算﹐仍采用換氣次數法。并在送﹑排風管路上均設置防火調節閥，防火調節閥性能為 70℃自動關閉﹐電信號(DC24V)關閉﹐并可手動關閉，重新啟動時僅手動復位。0°～90°無級手動調節，輸出關閉信號。衛生間排風設計為獨立排風機，排風機選用低噪聲柜式離心風機。

5 空調自控設計

本廠房冷水機組﹑冷凍水(冷卻水)泵﹑冷卻塔﹑空調機組(風機盤管除外)等設備的監控均設計為兩地控制﹐并預留遠程控制端口﹐通過冷水機組的 PLC 程序設計﹐將設備監控納入 BAS 系統 (Building Automatic System 樓宇自動化控制系統)﹐以及時記錄設備的運行狀況及故障報警﹐并可根據維護單位需要實現調節控制的遠程集中監控。

十萬級無塵室亦通過設置于空調機房的 DDC(Digital Data Controller數字?jǐn)?shù)據控制器)控制模塊實現自動控制﹐模塊預留遠程計算器接口以備進行BAS 系統整合 (DDC 為自動控制廠商根據實際需求定制)﹐數據由傳感器采集﹐經傳感數據總線傳輸至 DDC。傳感器采集的數據主要包括無塵室的溫度﹑濕度﹑室內外壓力差等。根據無塵室的面積﹑使用功能及溫濕度控制精度要求設計采集點設置位置及數量。本無塵室溫度﹑濕度﹑壓差表分別設計為兩組。

附房內風機盤管系統采用帶溫控裝置的電動二通閥(雙位式)對室溫進行控制，組合式空調機吊裝風柜或臥式機柜等采用 PI 型電動兩通閥 (帶溫度傳感器及電動執行器)對室溫進行調節，壓差控制的電動閥采用PI型電動兩通閥，溫度傳感器安裝于回風靜壓箱內﹐顯示裝置就近設于墻面或柱子上便于觀察的位置。

濕度控制采用濕膜加濕與電極加濕相結合的加濕方式﹐濕膜加濕器采用手動啟停﹐電極加濕器采用通過濕度傳感器自動控制加濕量的大小﹐濕度信號通過電氣傳感線反饋提供﹐自動控制系統由加濕器自帶。
