1 工程概況

廣州某電子廠房工程位于廣州開發區，建筑面積14560.77㎡，空調面積 12577.6㎡，建筑高度 22.6m，是一棟二層，局部三層的多層鋼結構工業建筑，2007年投產建設，2008年完工完工使用。

各層主要用途：1 層為生產車間、貨品倉庫、辦公區、附屬用房、1# 和 2# 機電房;2 層為生產車間、貨品倉庫、辦公區、附屬用房、3# 和 4# 機電房3 層為辦公區5# 和6# 機電房。

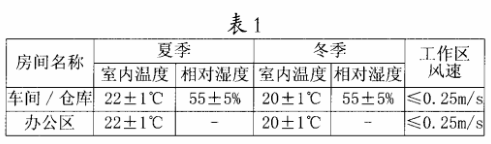

2 室內設計參數

3  空調系統

3.1冷、熱源

設計總冷負荷 3517KW，總熱負荷 1680KW，電子廠房常年要保持溫濕度恒定，每天 24 小時冷水機組都不能停止使用，采用三臺進口的特靈 CVHG480 型離心式冷水機組作為冷源，兩用一備，單臺制冷量 1758KW，R123 制冷劑，冷凍水進出口水溫為 12C/7C，冷卻水進出口水溫為 32C/37C;由于廣州開發區提供有市政蒸汽，所以采用2臺 HRV-01-2(1.0/1.0)型臥式半容積式熱交換器作為熱源，1.4MPa 市政慕汽經減壓后變?yōu)?0.4MPa的飽和蒸汽，蒸汽經過熱交換器與空調循環水熱量交換后成為凝結水，空調循環熱水設計為 60C供水，50C回水，熱交器設置在電子廠房附近的宿舍樓首層熱交換站，冷水機組設置在廠房的 1# 機電房。

3.2空調水系統

空調水系統采用閉式、四管制、異程機械循環，冷熱水循環泵均為一次泵變水量系統，制冷機房內冷凍水系統設有1臺 DN600 集水器1臺 DN600 分水器，冷凍水系統分兩個區，一區為首層辦公區，首、二層貨品倉庫以及首、二層生產車間西半部分;另一區為首、二層生產車間東半部分，二、三層辦公區。在集水器兩個區的 DN300回水干管上設有靜態平衡閥，以調節兩個環路的水力平衡，分、集水器上還預留有 1個 DN300 的回路，供電子廠房以后的增加改造工程使用。冷熱水各分支回路的回水管道上設有靜態平衡閥，來調節分支回路的水力平衡。為了使所有空調末端設備達到技術參數要求的水量，在空調器冷熱盤管的回水管道上，也設有靜態平衡閥。熱水系統沒有設置集、分水器，不考慮分區，由 3 臺型號SBR100-160A，流量93.5m3/h，揚程28m，功率11KW(兩用一備)的空調熱水循環泵直接向空末端設備提供 60C的熱水。冷凍水、熱水的供回水總管上各設置有一套 DN150 壓差旁通閥，當末端負荷減小時，供回水總管之間差壓增大，旁通閥開啟部分，多余的水量可以通過旁通閥返回冷水機組及熱交換器，起到保護設備的作用冷凍泵、冷卻泵與冷水機組一一對應連接，這樣設計優點是控制及運行管理簡單，水量保證性較高，冷水機組不會相互干擾。3臺冷凍泵、3臺冷卻泵為水平中開蝸殼式離心泵，型號為 KP29-6015-1/2-150069，流量360m3/h，揚程45m，功率45Kw和型號：KP29-6015-1/2-150069，流量460m3/h，揚程27m，功率45Kw。冷凍水泵、冷卻水泵進口處設有集彎頭、過濾及整流三功能為一體的吸入口擴散器，出口設有及彎頭、流量調節、止回及截止功能為一體的定流量多功能閥，3臺冷凍泵、3 臺冷卻泵都可以相互備用，因?yàn)?臺冷凍泵、3臺冷卻泵的出水管各設計有一條 DN250 的連通管，分別將 3 冷凍泵出水管連接起來，3 臺冷卻泵出水管也連接起來，當其中的 1臺水泵出現故障時，打開水泵連通管間的閥門，另1臺水泵可迅速投入使用。在三層的 5# 機電房設有 1個1 不銹鋼空調熱水膨脹水箱，6# 機電房設有 1個15m 不銹鋼冷凍水膨脹水箱。

3 臺冷卻塔位于電子廠房東北角的天面，型號：3618A 橫流方型鋼結構冷卻塔，冷卻水量500m3/h，電機功率22Kw，冷卻塔填料不能燃燒，符合 FM 防火規范要求。每臺冷卻塔的進水干管上設有 DN250 電動蝶閥，出水干管上設有 DN300 的電動蝶閥，當某一臺冷卻塔停止運行時，該冷卻塔進出水管上的電動蝶閥關閉，3 臺冷卻塔間還設有一條 DN300 的平衡管。

冷卻水系統為開式系統，結垢、腐蝕、微生物粘泥是開式循環冷卻水中普遍存在的問題，設計采用了物理和化學方法處理冷卻水?；瘜W(xué)方法：在冷卻塔處設有一套JS 智能全效循環水處理系統，向冷卻水自動投藥，能有效除去水中懸浮物和生物污泥、殺菌滅藻、防止結垢，明最改善水質。物理方法：每臺冷水機組設有一臺 HCTCS冷凝器自動在線清洗裝置，通過在線清洗裝置將海綿輸送到冷凝器的冷卻水系統中，海綿球隨冷卻水沖入冷凝器的換熱管中，海綿球外徑稍大于換熱管的內徑，當海綿球通過換熱管時，將換熱管內壁的沉淀物在其結垢前擦掉，使冷凝器換熱管內始終保持清潔，從而提高冷凝器的換熱效果，達到節能目的。這樣設計的物理化學處理冷卻水的方法，符合中央及地方各級政府大力提倡的節能減排政策。

3.3空調風系統

3.3.1辦公區空調系統

首層辦公區采用吊頂式空調器加新風的半集中式系統，室外新風經吊頂新風機處理后直接送入室內，新風與吊頂式空調器各自獨立送風，可以避免新風與吊頂空調器運行時相互干擾。

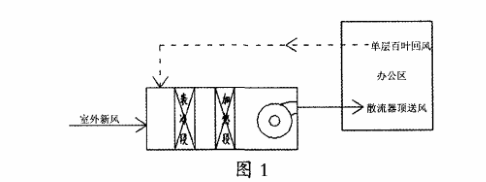

二、三層辦公區采用低速單風道定風量的全空氣空調系統，二層辦公區總送風量為 3 萬 m3/h，三層辦公區總送風量為 3.74萬m3/h，組合式空調機組均設置在三層的 6# 機電房，都由混風段、表冷段、加熱段、風機段及出風段組成，該系統的空調送風原理圖如圖1所示。

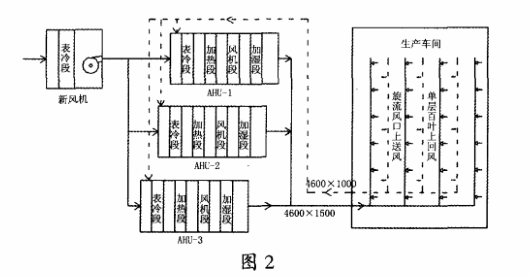

辦公區天花高度 3.15m，采用散流器頂送風，單層百葉頂回風的上送上回的氣流組織形式。3.3.2生產車間、貨倉空調系統生產車間及貨倉要求恒溫恒環境，同時為了避免電子元件受外界灰塵及各種參數的影響，要求室內正壓值長期維持在 10Pa 左右，設計采用低速單風道定風量一次回風方式的全空氣空調系統，首、二層貨倉總送風量分別為2.25萬m3/h和3.32萬m3/h，組合式空調機組分別設在首、二層的 2# 和 4# 機電房。首層生產車間在1# 和2# 機電房分別采用3臺風量41萬m3/h 和2臺風量 4.284萬m3/h的組合式空調機組并聯送風，一層車間在 3# 和 4# 機電房采用 3臺和2臺風量均為4.9萬m3/h的組合式空調機組并聯送風，維持車間的恒溫恒濕環境，生產車間、貨倉根據室內正壓值要求確定最小新風量，由于車間工藝排熱、排濕系統的排風量為10萬m3/h，所以在1~4# 機電房內各設計了1臺最大風量分別為3.825萬m3/h、2.8萬m3/h4萬m3/h和3萬 m3/h的組合式變頻新風機組，夏季室外新風經變頻新風機組處理至 22C后，與車間、貨倉回風一次混合，再經車間及貨倉循環空調機組處理一起送入室內，冬季新風則直接與車間、貨倉回風一次混合，經循環機組處理一起送入室內。車間、貨倉循環機組由混風段、過濾段、表冷段、加熱段、風機段、加濕段及出風段組成，新風機組則由室外新風進風段、表冷段、風機段、出風段組成。采用干蒸汽加濕方法，1.4MPa 市政蒸汽經減壓后變?yōu)?3MPa的飽和蒸汽，再用于蒸汽加濕器對冷熱處理過的空氣等溫加濕。該系統的空調送風原理如圖 2所示。

首、二層車間風口安裝高度為 4.2m 和4.6m首、二層貨倉風口安裝高度為 6.0m 和70m，采用妥思VDW-Q-V-625X54 型旋流風口上送風單層百葉上回風的上送上回的氣流組織形式，為保證旋流風口達到額定風量，每個旋流風口均配有風量調節閥。

4  通風及防排煙系統

電梯機房、制冷機房設有機械送排風系統，換氣次數分別為 15 次 /h 和10 次 /h，衛生間采用負壓排風系統，換氣次數為 12 次 /h;為了排除車間生產線上 SMT回流爐產生的熱氣和濕汽，設計有一套工藝排熱系統和套工藝排濕系統用中250 金屬軟管將SMT 回流爐產生的熱濕氣體分別直接接入排熱、排濕系統的風管上排熱系統采用兩臺型號 CPF-630，風量306萬m3/h，靜壓1000pa，功率15KW 的箱式離心風機并聯抽風，排濕系統采用一臺型號CPF-710，風量391萬m3/h，靜壓1000pa，功率185KW的箱式離心風機抽風，排熱和排濕風機之間有 1個760X760 的電動旁通風閥，風閥平時常閉，當其中一臺風機出現故障時，電動旁通風閥由DDC自動打開，排熱排濕風機可混用，排濕風管采用304# 材質不銹鋼板風管，局部最低點連接有凝結水排水管。

三層的 5# 機電房內主要有風冷式空氣壓縮機、空氣干燥機、真空泵等設備，為了滿足這些設備本身的散熱及工藝壓縮空氣需求量，機房的側墻上設計了一個4mX1.2m的消聲百葉窗，采用自然通風方式通風換氣。生產車間排煙量按 60m3/h 計算，首層車間排煙量均為23萬m3/h，都采用6臺TDA-F900，風量3.876萬m3/h，靜壓300pa，功率75KW軸流式排煙風機排煙首、二層的附屬用房也各設有一套排煙系統，排煙量按60m3/h 計算，總排煙量分別為1萬m3/h 和2.1萬m3/h，排煙風機型號分別為 TDA-F630，風量102萬m3/h，靜壓250pa，功率1.5KW 和 TDA-F800，風量2.21萬m3/h靜壓250pa，功率3KW的軸流風機。

5 自動控制系統

空調，工藝排熱、排濕，蒸汽加濕等系統采用 DDC 控制。車間、倉庫的溫濕度由設置在車間的溫濕度傳感器檢測信號，通過 DDC 控制組合式空調機組上的冷熱水比例積分閥和干蒸汽加濕器來調節;室內正壓值由改變新風量來維持，當室內正壓值小于10Pa 時，車間的差壓傳感器檢測到信號，通過 DDC 控制變頻新風機組，加大轉速，加大送風量，當室內正壓值大于 10Pa 時，減小轉速減小送風量;辦公區溫度由回風總管上的溫度傳感器檢測信號，DDC 系統控制空調機組上的冷熱水比例積分閥調節，3臺冷水機組可由 DDC 設置好的程序，交運轉避免其中的某一臺主機長時間運轉。

6 結束語

對于常年需要維持溫濕度、室內正壓值恒定的電子廠房，冷水機組一般要考慮備用，相應的冷凍泵、冷卻泵、冷卻塔等設備也就要考慮備用，這樣一次性投資就非常大。車間、貨倉這種高大空間，冷熱負荷、送風量都比較大，可采用組合式空調機組并聯送風，本工程中車間最大送風系統就采用了3臺49萬m/的組合式空調機組并聯，最大風管尺寸達到了 4600X1500，針對高大空間的廠房，采用旋流風口送風，效果比較理想，該電子廠房經過半年多的使用運行，效果良好，達到設計要求，得到業主好評。
